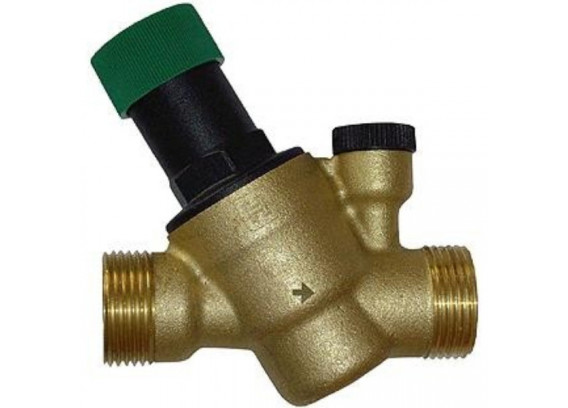

Клапан понижения давления Honeywell D04 FS-3/4A

ОСОБЕННОСТИ: Клапан понижения давления D04FSявляется наиболее простым и доступным устройством в линейкередукционных клапанов Honeywell-Braukmann. Простота конструкции, тем неменее, не мешает ему обеспечивать выходное давление в заданных пределах.На корпусе предусмотрено посадочное гнездо для подключения манометра,при помощи которого можно отслеживать давление на выходе. Регулирующаяпружина клапана не имеет контакта с водой. Перепады давления на входе невлияют на уровень давления на выходе. КОНСТРУКЦИЯ:

клапан D04FS состоит из: - корпуса с внутренней и внешней резьбой ирезьбовым отверстием для манометра на выходе - вкладыша клапана сдиафрагмой - регулировочной пружины - регулировочного маховика МАТЕРИАЛЫ:

- никелированный латунный корпус - армированная волокном мембрана из

NBR - уплотнения из NBR - регулировочная пружина из пружинной стали МАРКИРОВКА МОДИФИКАЦИЙ: D04FS–ХХХ А - стандартная модификация, где ХХХ – присоединительный размер

ПРИНЦИП ДЕЙСТВИЯ: Клапан работает попринципу уравнивания усилий. Усилие диафрагмы направлено против силыраспрямления пружины. Если впускное давление, а вместе с ним и нажимдиафрагмы, уменьшается в результате забора воды, то большее давлениепружины вызывает открытие клапана. Выпускное давление повышается до техпор, пока усилия диафрагмы и пружины вновь не уравняются. Скачкидавления на входе не оказывают влияния на давление, установленное навыходе.
ИНСТРУКЦИЯ ПО МОНТАЖУ: При монтаже должны учитываться местныепредписания, общие указания и инструкции по установке. Установка должнапроизводиться в легко доступном и защищенном от мороза месте. Трубыхорошо промыть. Установить клапан: - направление потока должно совпадатьс направлением, указанным стрелкой - в горизонтальном трубопроводе -установка в положении черной пластмассовой крышкой вверх - установкапроизводится в состоянии без напряжения и при отсутствии изгибающегомомента. Клапан готов к эксплуатации
УСТАНОВКА ВЫХОДНОГО ДАВЛЕНИЯ:Для установки изменениявыходного давления выполнить следующее (см рисунок): - Закрыть клапан[1] - На выходной стороне стравить давление -Закрыть клапан [2] -Установить манометр - Открыть клапан [1] - Винт со шлицом [3] вращатьприлагаемой регулировочной ручкой зеленого цвета вправо до тех пор, покана манометре не установится нужная величина выходного давления. Еслидавление будет установлено ниже требуемой величины, то необходимо зановостравить давление на выходной стороне, для последующей установки нужнойвеличины. - Клапан [2] открыть - Регулятор давления готов кэксплуатации

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ: Клапаны с понижением давления

применяютсяв бытовых, коммерческих и промышленных установках в пределах ихтехнических условий. Их следует устанавливать: - для безотказной работыбытовой техники (рекомендованное давление обычно составляет 4 бар) -если статическое давление превышает максимально допустимое для даннойсистемы значение - если нежелательны скачки давления в оборудовании,находящемся ниже по направлению потока воды - для достижения постоянногоуровня давления на входе и выходе, в системах повышения давления,оборудованных насосом - если при использовании системы повышениядавления требуется несколько зон давления (поэтажная установка клапанов вмногоэтажных зданиях)

ДИАГРАММА КОЭФФИЦИЕНТА:

Клапаны понижения давления (редукционные клапаны)предохраняют оборудование от избыточного давления в системеводоснабжения. Установка такого клапана позволяет избежать повреждений,вызванных избыточным давлением и уменьшить расход воды. С помощьюклапана с понижением давления можно также поддерживать постоянныйуровень установленного давления на выходе, даже при наличии скачковвходного давления. Поддержание выходного давления на постоянном уровнесводит к минимуму шум потока воды.

ОБЩИЕ ХАРАКТЕРИСТИКИ:

• Изделия проверены в соответствии со стандартом DVGW
• Изделия прошли сертификацию в России
• Давление на выходе выставляется с помощью регулировочного маховика
• Небольшие размеры позволяют использование клапанов в ограниченном пространстве
• Регулировочная пружина не находится в контакте с питьевой водой
• Специальные гнезда для манометра (манометр в комплект не входит)
• Продукция надежна и многократно проверена в эксплуатации
• Небольшой вес
