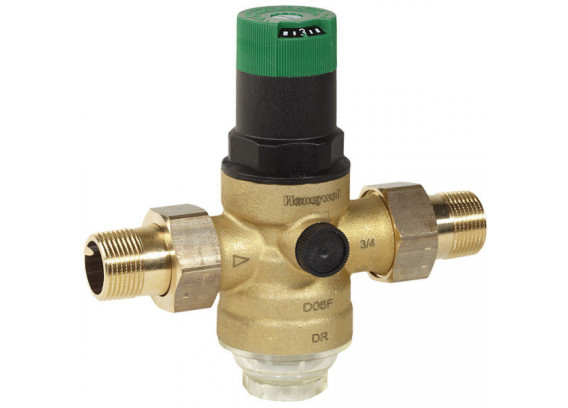

Клапан понижения давления Honeywell D06 F-1/2А

Клапан понижения давления D06F является надежной

защитой установок водоснабжения от воздействия слишком высокого

давления, возникающего в водопроводной сети. В пределах своих

технических характеристик клапаны могут использоваться в промышленных

или коммерческих установках.

ОСОБЕННОСТИ: Давление на выходе клапана понижения давления D06Fвыставляется с помощью регулировочной ручки. Уровень установленногодавления указан прямо на регулировочной шкале. Вкладыш клапанаизготовлен из высококачественного синтетического материала и полностьюможет быть заменен при необходимости. Клапан имеет встроенный фильтр сячейками сетки 0,16 мм. Клапан может быть легко модифицирован вкомбинированный фильтр с обратной промывкой. Возможен уход и техническоеобслуживание клапана без демонтажа из водопроводной системы
КОНСТРУКЦИЯ:

клапан D06F состоит из: - корпуса с внешней резьбой и резьбовыми

отверстиями для манометра (оба на выходе) - присоединительных штуцеров с

наружной резьбой - вкладыша клапана с диафрагмой и седлом клапана -

фильтра с сеткой 160 мкм - чаши фильтра - регулировочной пружины - пружинного стакана с регулировочной ручкой и установочной шкалой

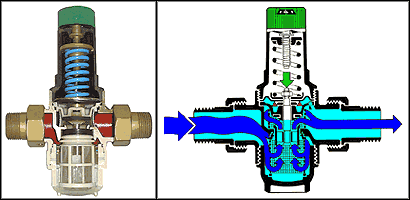

ПРИНЦИП ДЕЙСТВИЯ: Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются. Скачки давления на входе не оказывают влияния на давление, установленное на выходе

МАТЕРИАЛЫ:

- латунный корпус - латунные резьбовые соединения - вкладыш клапана из высококачественного синтетического материала - сетчатый фильтр из нержавеющей стали - чаша фильтра из латуни (клапан на горячую воду) или синтетического материала (клапан на холодную воду) - армированная волокном мембрана из NBR - уплотнения из NBR - регулировочная пружина из пружинной стали МАРКИРОВКА МОДИФИКАЦИЙ: D06F –ХХХ А – клапан на холодную воду (прозрачная чаша фильтра, до 40°С) D06F –ХХХ В – клапан на горячую воду (латунная чаша фильтра, до 80°С) где ХХХ – присоединительный размер

ТИПИЧНЫЕ СПОСОБЫ ПРИМЕНЕНИЯ: Клапаны спонижением давления применяются в бытовых, коммерческих и промышленныхустановках в пределах их технических условий. Их следует устанавливать: -для безотказной работы бытовой техники (рекомендованное давление обычносоставляет 4 бар) - если статическое давление превышает максимальнодопустимое для данной системы значение - если нежелательны скачкидавления в оборудовании, находящемся ниже по направлению потока воды -для достижения постоянного уровня давления на входе и выходе, в системахповышения давления, оборудованных насосом - если при использованиисистемы повышения давления требуется несколько зон давления (поэтажнаяустановка клапанов в многоэтажных зданиях) - для защиты от шума(согласно DIN4109: Защита от шума в высотных зданиях)

ИНСТРУКЦИЯ ПО МОНТАЖУ:

- Рекомендуется устанавливать клапан нагоризонтальном участке трубопровода в положении чашей фильтра вниз. Этонаиболее удобное положение для очистки. -Смонтируйте запорные вентили. -При использовании в бытовых установках, где имеются повышенныетребования к защите от загрязнения, установите фильтр тонкой очисткиперед клапаном с понижением давления. - Обеспечьте свободный доступ, такчтобы был хорошо виден манометр, чтобы можно было сквозь прозрачнуючашу определить степень загрязнения и не был затруднен контроль итехническое обслуживание. - Если места достаточно, рекомендуется послеклапана понижения давления оставлять прямолинейный участок трубопроводадлиной не менее пятикратного номинального присоединительного размера.
ДИАГРАММА КОЭФФИЦИЕНТА k_vs

Клапаны понижения давления (редукционные клапаны)предохраняют оборудование от избыточного давления в системеводоснабжения. Установка такого клапана позволяет избежать повреждений,вызванных избыточным давлением и уменьшить расход воды. С помощьюклапана с понижением давления можно также поддерживать постоянныйуровень установленного давления на выходе, даже при наличии скачковвходного давления. Поддержание выходного давления на постоянном уровнесводит к минимуму шум потока воды.

ОБЩИЕ ХАРАКТЕРИСТИКИ:

• Изделия проверены в соответствии со стандартом DVGW
• Изделия прошли сертификацию в России
• Давление на выходе выставляется с помощью регулировочного маховика
• Небольшие размеры позволяют использование клапанов в ограниченном пространстве
• Регулировочная пружина не находится в контакте с питьевой водой
• Специальные гнезда для манометра (манометр в комплект не входит)
• Продукция надежна и многократно проверена в эксплуатации
• Небольшой вес
