Способы подключения радиаторов

Существует несколько принципиальных способов подключения радиаторов к отопительной системе Вашего дома. Мы расскажем о 4 способах.

• 1. Двухтрубная система с поэтажным распределительным коллектором;
• 2. Двухтрубная тупиковая система с наименьшей длиной труб;
• 3. Двухтрубная кольцевая тупиковая горизонтальная система;
• 4. Однотрубная проточная горизонтальная система.

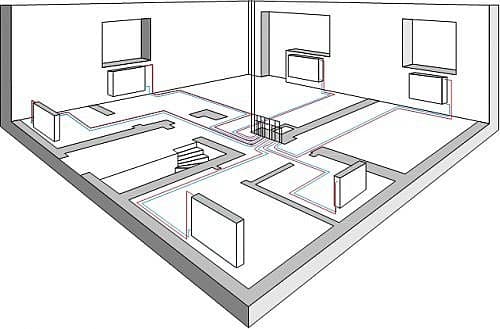

Двухтрубная система с поэтажным распределительным коллектором

При данном способе разводки каждый отопительный прибор присоединяется к распределительному коллектору отдельными подающей и обратной подводками. Преимущество данной системы заключается в том, что используются трубопроводы только одного диаметра, а также возможно индивидуальное регулирование каждого отопительного прибора.

Рекомендации:

Трубопроводы перед распределительным коллектором следует теплоизолировать на длину не менее 1.5 м для того, чтобы температура на поверхности пола в этой зоне не превышала допустимого значения (требование норматива DIN 18560, часть 2 „Стяжки в строительстве").

Двухтрубная тупиковая система с наименьшей длиной труб

 Данная схема разводки предусматривает присоединение к отопительным приборам подводками, отходящими от центральной магистрали. Преимуществом данного варианта разводки по сравнению с вариантом с распределительным коллектором является то, что в этом случае возможно непосредственное присоединение распределительной магистрали к стояку. При монтаже систем отопления в зданиях-новостройках можно монтировать стояки из универсальных труб компании REHAU RAUTITAN pink/stabil/flex, устанавливая на них на каждом этаже тройники для присоединения к ним распределительных магистралей на этажах. В реконструируемых зданиях, где стояки выполнены из стали или меди можно перейти от них на универсальные трубы RAUTITAN stabil/flex, а также отопительные трубы RAUTITAN pink компании REHAU с помощью комбинированных переходов на резьбу и под пайку компании REHAU.

Рекомендации:

на рисунке показано присоединение контура системы напольного отопления с использованием регулятора температуры воды в обратной магистрали (вентиль RTL). Это принципиально возможно для всех, представленных здесь, вариантов разводок.

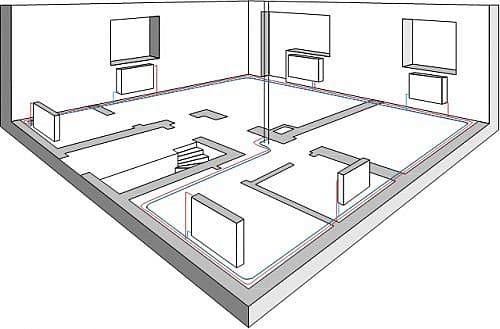

Двухтрубная кольцевая тупиковая горизонтальная система

Кольцевая означает в данном случае то, что присоединение универсальных труб RAUTITAN stabil или flex, а также отопительных труб RAUTITAN pink компании REHAU начинается от ближайшего отопительного прибора и производится последовательно на всех последующих отопительных приборах, включая последний. Отдельные отопительные приборы присоединяются к системе с помощью Т-образных присоединительных трубок, а последний прибор – с помощью Г-образных присоединительных трубок.

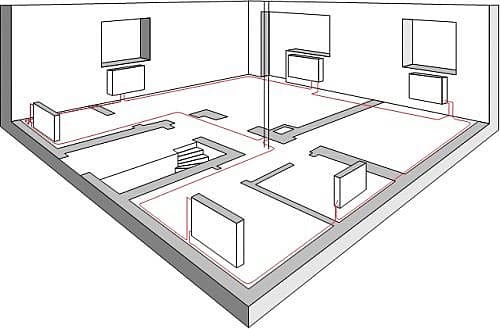

Однотрубная проточная горизонтальная система

В однотрубной горизонтальной системе несколько отопительных приборов последовательно подключаются к однотрубной магистрали из универсальных труб RAUTITAN flex или stabil, а также отопительных труб RAUTITAN pink компании REHAU. Для подключения отопительных приборов могут использоваться Г-образные присоединительные трубки компании REHAU.
