Установка рамы модуля инсталляции Viega

Инсталляция Viega, ее виды и преимущества. Какие разновидности систем инсталляции выпускаются в настоящее время? Зачем применяются модели для унитаза с кнопкой регулировки слива воды и как они устанавливаются?

Рисунок 1

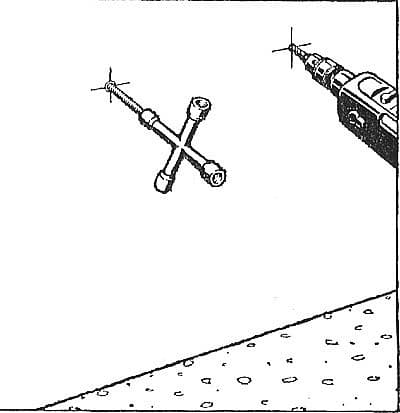

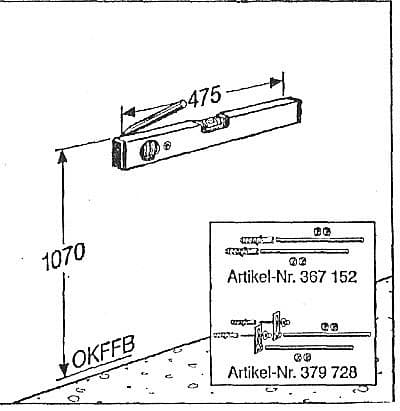

Рис. 1 и 2. Рама модуля крепится к стене крепежным набором. В простейшем случае это две шпильки М10, четыре гайки М10 и два пластиковых дюбеля. Крепеж НЕ ВХОДИТ в комплект модуля, его необходимо заказывать отдельно, либо комплектовать на месте. Аббревиатура OKFFB - планируемый уровень «чистого» пола В случае монтажа нескольких модулей уместно применение монтажной шины (артикул по каталогу 283872) и крепежного набора к ней (артикул 367145). Данный способ монтажа здесь не показан

Рисунок 2

Рисунок 3

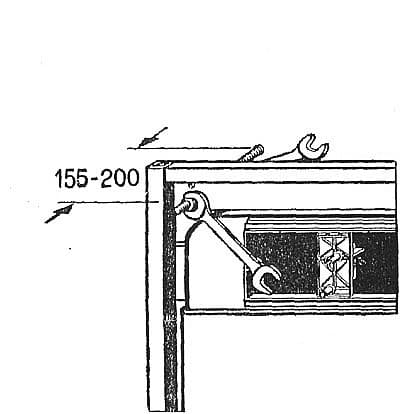

В подготовленные отверстия с дюбелями вставляются шпильки М10, при помощи гаек на шпильки крепится и выставляется рама модуля. Расстояние от стены до передней плоскости рамы должно лежать в пределах 155—200 мм

Рисунок 4

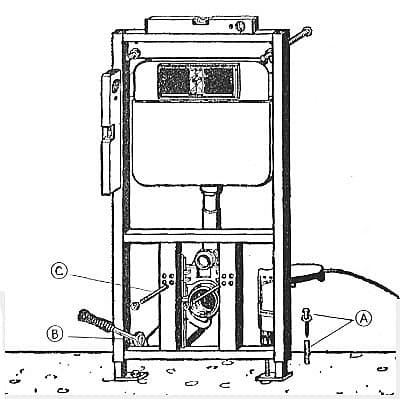

Рама выставляется во фронтальной плоскости и крепится к полу. Дюбеля и саморезы для крепления к полу опорных ножек рамы (на рис. — А) ВХОДЯТ в комплект поставки модуля При помощи фиксирующих болтов (В) фиксируется высота рамы над уровнем «чернового» пола. Шпильки с гайками (С), ВХОДЯЩИЕ В КОМПЛЕКТ ПОСТАВКИ, служат для навески на них консольного унитаза. ВАЖНО: в комплект также входят пластиковые трубки, которые одеваются на шпильки для предохранения от сколов материала унитаза (на рисунке не показаны).

Рисунок 5, Рисунок 6

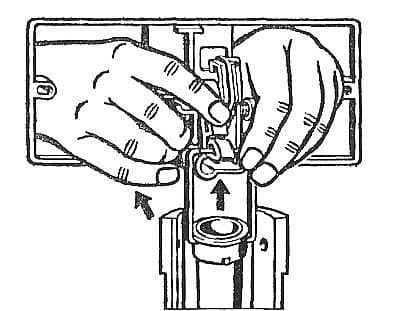

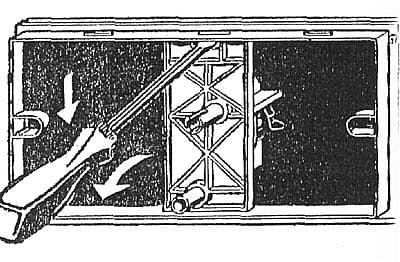

Рис. 5 и 6 Дальнейшие манипуляции связаны с «проникновением» внутрь смывного мезанизма. Это может быть необходимо с целью открыть / закрыть внутренний вентиль подачи воды, либо выставить объем сливаемой воды, либо устранить последствия транспортировки, попавший мусор и т.п. На рис.6 показано снятие пускового механизма (поз. 19 или 20 стр.3 Раздел 17.5 каталога) Перед этим крючок пускового механизма надо снять с хомута 3 сливного клапана 2. На рис.5 эта операция показана «изнутри» бачка. В достигнутом состоянии все узлы бачка доступны для регулировки, изъятия и чистки, замены прокладок, уплотнения резьбовых соединений и т.д.

Рисунок 7

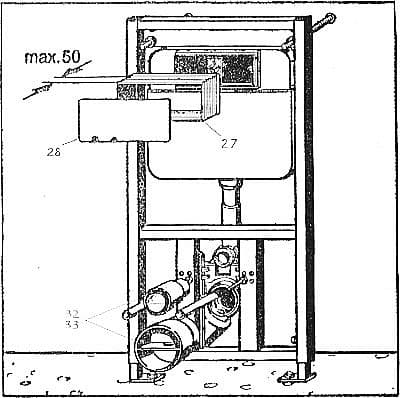

После того, как возможные манипуляции внутри бачка закончены, и пусковой механизм поставлен на место (рис.5 и 6), модуль «консервируется» до тех пор, пока не придет момент навески унитаза и установки нажимной панели. На смотровой проем устанавливается желтая рамка-ревизия (поз.27 каталога) и ее крышка 28. Расстояние от плоскости рамы до края рамки не должно превышать 50 мм. В патрубки вставляются желтые заглушки 32 и 33
