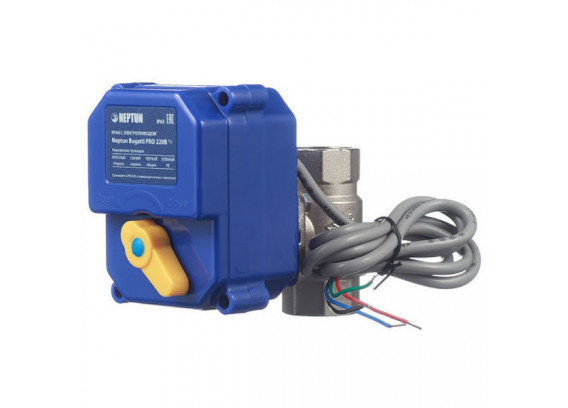

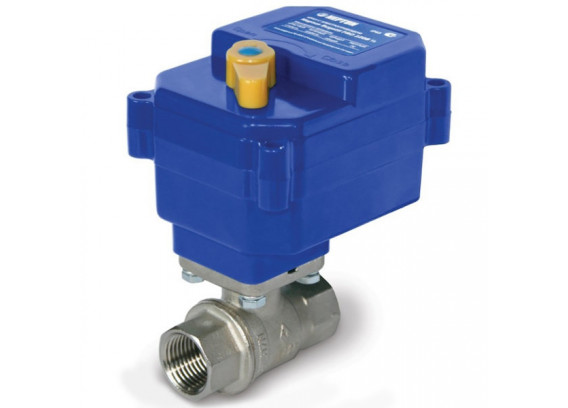

Кран шаровый с элекроприводом Neptun Bugatti Pro 220В 1" 100035616600

Кран шаровый с элекроприводом Neptun Bugatti Pro 220В 1" 100035616600 представляет собой деталь с достаточно широкой сферой применения (системы защиты от протечек, тепловые насосы, фанкойлы, обогрев и т. д.). Основной частью модуля является шаровой кран из горячекованой латуни с пескоструйной обработкой поверхности и гальваническим никелевым покрытием. Задвижкой крана является шар с отверстием из кованой полированной хромированной латуни. Шаровая задвижка крана поворачивается с помощью латунного штока, который не образует статического электрического заряда во время поворота шара, поскольку изготовлен из материала, схожего с материалом шара. Поворот штока осуществляется электрическим приводом через редуктор со стальными шестернями. Герметичность подвижных деталей и соединений обеспечивают высококачественные уплотнительные материалы. Для уплотнения шаровой заслонки используются два кольца из полимерного особо прочного материала - тетрафторэтилена, а для уплотнения штока применяются также два кольца из износостойкого бутадиен-нитрильного каучука.

Шаровой кран - полнопроходной, так как у него одинаковые входные и выходные отверстия, а также отверстие в шаровой задвижке. Кран изготовлен из материалов, стойких к закисанию и шлакообразованию.

Электропривод шарового крана работает под напряжением 220В переменного тока от сети бытового назначения. Потребляемая мощность электропривода составляет 10 Вт. Запуск электропривода для перекрытия подачи жидкости в трубопроводе происходит после получения сигнала по проводной сети с контроллера управления системой защиты помещений от протечек воды. Кран можно перекрыть и вручную с помощью рукоятки, расположенной на защитном корпусе. При этом надо иметь в виду, что сеть электропривода должна быть отключена от источника тока. Кроме того, поворот ручки для открытия или перекрытия магистрали можно производить только после того, как будет нажата металлическая кнопка внизу корпуса. Это кнопка отключает редуктор от штока и поворачивается только шток вместе с шаровой задвижкой. В противном случае можно вывести из строя механизм электропривода.

Краны этого типа устанавливаются в магистралях отопления, водоснабжения, а также других трубопроводах бытового и производственного назначения. Допустимой средой трубопроводов может быть горячая и холодная вода или другая жидкость, совместимая с уплотнительными материалами электрокрана.

Шаровой кран с элекроприводом Neptun Bugatti Pro 220В 1 совместим с модулями управления систем защиты от протечек серии:

•Neptun Base;

•СКПВ220В-DIN.

Особенности шарового крана с элекроприводом Нептун Бугатти Про 220В 1":

• время перекрытия подачи рабочей жидкости магистрали после обнаружения протечки - не более 60 секунд;
• количество циклов открытия/закрытия не менее 100000;
• допустимые пределы температуры гарантированной работы крана от 0 до +60 °C;
• допустимая максимальная влажность окружающей среды составляет не более 95 % (без конденсации);
• максимальная температура рабочей среды составляет 120 °С.

Электропривод и механизм поворота задвижки закрыты герметичным корпусом. Этот корпус защищает их от попадания влаги, пыли и посторонних предметов. Кроме того, имеется световая индикация положения крана. Индикаторы указывают на то, закрыт ли кран или открыт.
