Задвижка муфтовая Oventrop DN15 1/2 ВР латунная, клиновая 1040004

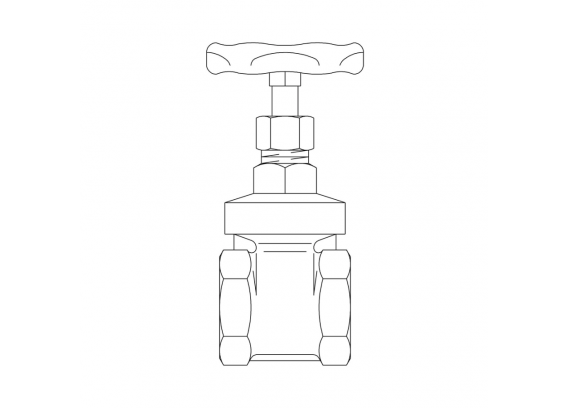

Задвижка муфтовая Oventrop Hygate ATB (артикул 1040004) — резьбовая запорная арматура клинового типа для трубопроводов DN 15 с присоединением 1/2" внутренняя резьба (Rp ½ ВР) с обеих сторон. Корпус, головка, шиберный клин и невыдвижной шпиндель выполнены из латуни; уплотнение шпинделя и набивка сальника — из тефлоносодержащего материала (PTFE) с возможностью подтяжки. Управление штурвалом-маховиком. Исполнение без функции слива. Клин в открытом положении полностью уходит в корпус, сечение остаётся практически чистым, и задвижка вносит в контур минимальное гидравлическое сопротивление.

Рабочие параметры: максимальное давление PN 25 (25 бар), диапазон температур от −10 до +120 °C. Область применения по документации производителя — системы отопления и охлаждения с закрытым контуром на неагрессивном безопасном теплоносителе: вода или водогликолевые смеси по VDI 2035 и ÖNORM 5195. Отдельно оговорено, что задвижка пригодна для минеральных масел, котельного топлива и масла гидросистем — редкое для латунной резьбовой арматуры расширение, которое открывает ей дорогу в топливную обвязку котельных на жидком топливе и в гидравлические контуры. Что задвижка не допускает: сжиженные газы группы 1 по нормам 2014/68/EU. При работе на маслах и топливе фактический температурный предел может быть ниже паспортного — его задают действующие нормы для конкретной среды, а не характеристики самой арматуры.

Почему в некоторых узлах ставят именно задвижку, а не шаровой кран. Первое — гидравлика. На магистралях и обвязке оборудования, где важна каждая доля метра напора, полнопроходная задвижка с Kvs 11 практически не отбирает давление. Второе — невыдвижной шпиндель: он не выходит наружу при открытии, поэтому габарит по высоте фиксирован, и арматуру можно ставить в стеснённых нишах и коробах, где выдвижной шток шаровым ходом просто упрётся. Третье — ремонтопригодность сальника. Тефлоновую набивку можно подтянуть на месте, не демонтируя задвижку и не сливая систему, — у шарового крана при течи по штоку такого варианта нет, там только замена целиком. Четвёртое — давление: PN 25 против типовых PN 10–16 у большинства радиаторной и коллекторной арматуры.

Где применяется. Отсечка участков магистральных трубопроводов отопления и охлаждения, обвязка котлов, бойлеров косвенного нагрева и буферных ёмкостей, тепловые пункты и узлы ввода, отсечка перед оборудованием, требующим периодического демонтажа — насосами, фильтрами, теплообменниками. Топливные линии котельных на дизеле и мазуте. Промышленные контуры с маслом. В квартирной разводке DN 15 (1/2") эта задвижка встречается редко и обычно избыточна — там логичнее шаровой кран, а Hygate ATB берут туда, где важны либо низкое сопротивление, либо рабочее давление выше 16 бар, либо совместимость со средой, которую латунный шаровой кран не потянет.

Про монтаж и эксплуатацию — три вещи, которые чаще всего игнорируют. Задвижка предназначена для положений «открыто» и «закрыто»; держать её приоткрытой для дросселирования нельзя — поток в щели между клином и седлом разгоняется, кромки клина эродируют, и через сезон-другой задвижка перестаёт держать. Для регулирования нужна регулирующая арматура, для отсечки — эта. Дальше: раз в отопительный сезон полностью прогоняйте маховик от упора до упора. Латунный клин в неподвижном состоянии обрастает отложениями и прикипает, а обнаруживается это обычно в аварийной ситуации, когда закрыть надо срочно. И третье: закрывать до упора с усилием не нужно — герметичность обеспечивает посадка клина по конусу, а не момент на маховике; перетяжка деформирует уплотнительные поверхности.

При подборе учитывайте монтажную длину: у DN 15 (1/2") она компактная, но всё же больше, чем у шарового крана того же размера, — при врезке в готовую обвязку сверьтесь по месту. Резьба Rp ½ внутренняя с обеих сторон, поэтому потребуются сгоны или ниппели соответствующего типа; уплотнять резьбу лён с пастой или анаэробным герметиком по вашему регламенту. Задвижки Hygate ATB выпускаются в типоразмерном ряду от DN 10 (3/8") до DN 50 (2"), так что подобрать позицию на всю обвязку узла можно в одной серии, с одинаковой логикой присоединения и обслуживания. Продукция Oventrop поставляется с сертификатами соответствия для применения на территории РФ; по подбору арматуры под конкретный узел свяжитесь с менеджером.
