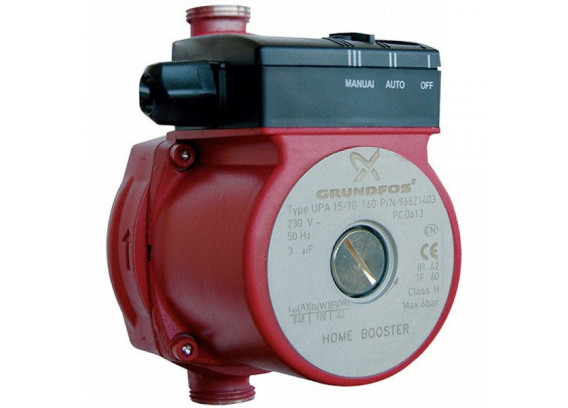

Повысительный насос Grundfos UPA 15-90 N 96621403

Повысительный насос Grundfos UPA 15-90 N 96621403 представляет собой механизм для увеличения давления воды в водопроводной магистрали. Его используют в частных жилых домах и в помещениях другого назначения, когда давление воды в системе горячего и холодного водоснабжения не достаточно для использования душевых, стиральных или посудомоечных машин.

Насос состоит из двух частей – корпуса из нержавеющей стали, в который вмонтирован рабочий модуль, и электродвигателя. Внутри рабочего модуля вращается ротор с крыльчаткой в виде колеса специальной конструкции. Насос имеет входной и выходной патрубки. С помощью наружной резьбы патрубков насос соединяется с трубопроводом накидными гайками и уплотнительными резиновыми прокладками. Теплоноситель движется по трубам за счет вращения крыльчатки.

Крыльчатка представляет собой колесо из двух соединенных между собой дисков. Между дисками специальным образом расположены узкие пластины. При вращении рабочего колеса жидкость начинает перемещаться в замкнутой гидравлической системе за счет разницы давления перед крыльчаткой и после нее. Рабочее колесо крепится на вал ротора электродвигателя с помощью шпонки, гайки и стопорной шайбы.

В конструкции циркуляционного насоса Grundfos UPA 15-90 N используется двигатель, ротор которого герметично изолирован от статора с помощью цельной герметичной гильзы. На роторе двигателя используются постоянные магниты. Вал ротора опирается на керамические подшипники. Ротор вращается в рабочей среде. Смазка подшипников происходит перекачиваемой водой. Корпусу насоса и двигатель соединены винтами, между насосом и двигателем вставлена резиновая прокладка.

На наружной стороне корпуса двигателя расположена панель управления насосом. Панель состоит из крышки и рычага переключения режимов.Имеется три положения рычага (режима фиксированной скорости вращения ротора):

• режим ручного включения, перед использованием воды насос необходимо включить;
• автоматический режим предполагает автоматическое включение насоса при возникновении протока воды в системе;
• третье положение рычага отключает работу насоса.

Отличительные особенности повысительного насоса Грюндфос УПА 15-90 N:

• бесшумная работа;
• можно вручную выбирать нужный режим работы;
• перед включением насос проверяет наличие рабочей жидкости в магистрали, защищая от «сухого» хода ротора. Насос автоматически перезапускается после заполнения магистрали;
• гарантийный срок службы насоса составляет два года;
• антикоррозийное покрытие частей корпуса и материал рабочих деталей предотвращает их окисление и шлакообразование;
• керамические материал подшипников и рабочего колеса предотвращают налипание окалины.

Повысительный циркуляционный насос Грундфос УПА 15-90 N следует устанавливать с расположением вала электродвигателя в строго горизонтальном положении.

При использовании насоса следует соблюдать обязательные ограничения:

• вода не должна содержать механических примесей;
• температура рабочей жидкости — от +2°С до +95°С;
• использовать в системах с холодной горячей водой.
