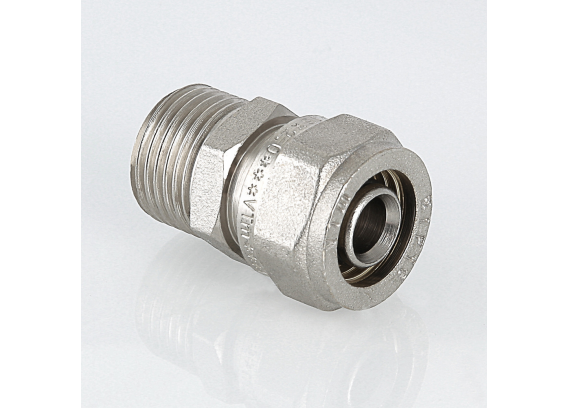

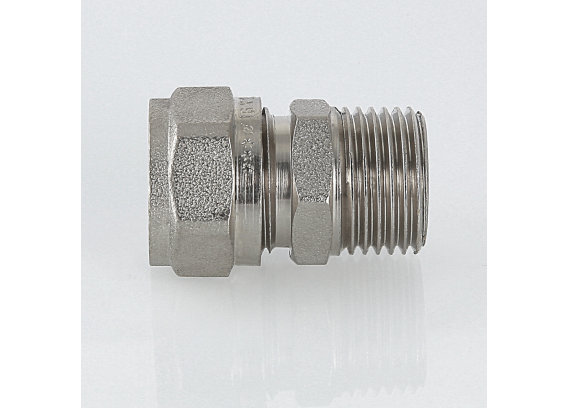

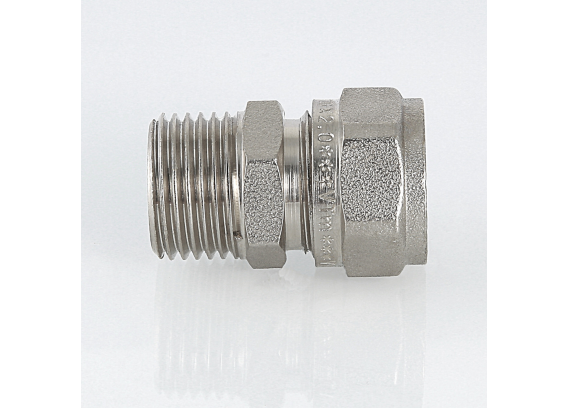

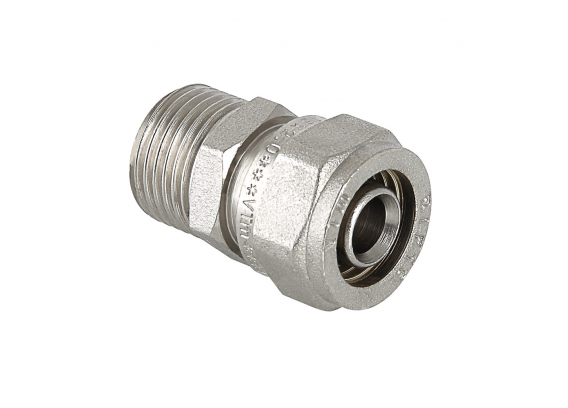

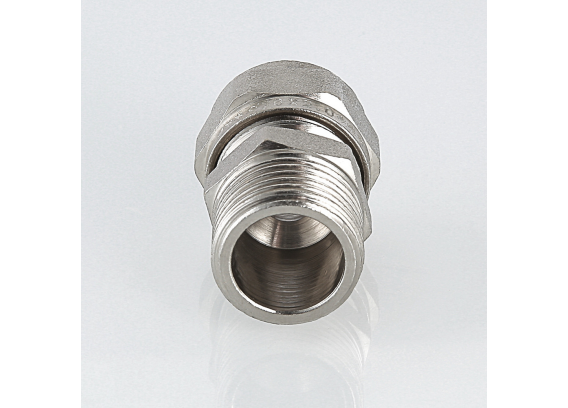

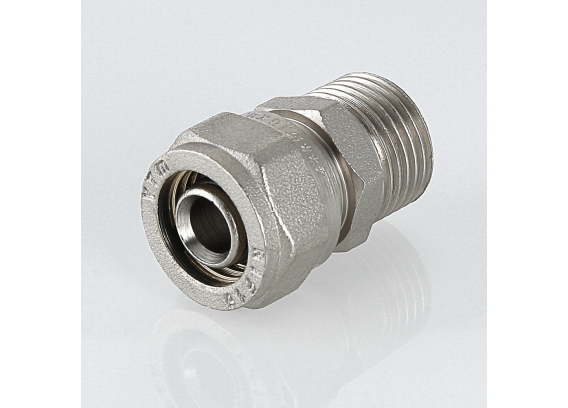

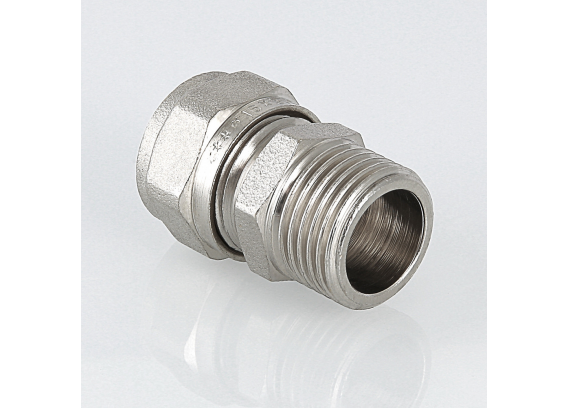

Прямая обжимная муфта Valtec 20 мм. x 1/2" с наружной резьбой VTm.301.N.002004

Прямая обжимная муфта Valtec 20 мм. x 1/2" с наружной резьбой VTm.301.N.002004 относится к разъемным латунным соединителям серии VTm.301 и предназначена для создания разъёмных обжимных соединений трубопроводов из металлополимерных (металлопластиковых) труб, сшитого полиэтилена и полиэтилена повышенной термостойкости следующих типов: PE-X/AL/PE-X, PE/AL/PE, PE-X/AL/PE, PE-RT/AL/PE и аналогичных конструкций. Изделие используется при монтаже систем питьевого и хозяйственного водоснабжения, горячего водоснабжения, отопления, а также технологических трубопроводов, транспортирующих жидкости, неагрессивные к материалам фитинга и трубы.

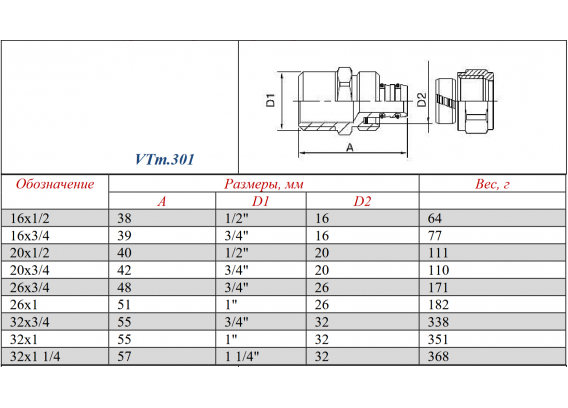

Конструктивно муфта представляет собой прямой обжимной фитинг с переходом на наружную резьбу 1/2", выполненную по ГОСТ 6357, класс точности «В». Со стороны трубы соединение осуществляется с помощью обжимного узла, что позволяет формировать разборное соединение без применения пресс-инструмента. Такое решение особенно удобно при монтаже, ремонте и обслуживании трубопроводов, где требуется возможность последующего демонтажа или подтяжки соединения.

Корпус муфты изготовлен из горячештампованной сантехнической латуни CW617N по EN 12165 (аналог ЛС59-2 по ГОСТ 15527) с никелевым покрытием, обеспечивающим высокую коррозионную стойкость и длительный срок службы. В проточках штуцера установлены два уплотнительных кольца из EPDM, отвечающие за герметичность соединения и устойчивость к температурным и гидравлическим нагрузкам. Для предотвращения образования гальванической пары между алюминиевым слоем металлополимерной трубы и латунным корпусом фитинга предусмотрена диэлектрическая шайба из PTFE (тефлона), одновременно повышающая общую электрическую безопасность трубопровода.

Фиксация трубы на фитинге осуществляется с помощью разрезного обжимного латунного кольца из сплава CW614N, которое при затяжке гайки равномерно обжимает трубу за счет взаимодействия конических поверхностей. Ограничительный буртик на корпусе фитинга с наружной резьбой предотвращает сползание уплотнительного материала при монтаже резьбового соединения, обеспечивая аккуратную и надежную герметизацию с использованием ФУМ-ленты или сантехнической нити.

Муфта Valtec VTm.301 рассчитана на рабочее давление до 1,0 МПа (10 бар) и температуру рабочей среды до 115 °C (кратковременно — до 130 °C). Изделие соответствует классам эксплуатации 1, 2, 4, 5 и ХВ, допускает работу при минимальной температуре среды до –30 °C и имеет расчетный срок службы не менее 50 лет при соблюдении требований монтажа и эксплуатации.

Благодаря прочной конструкции, качественным материалам и полной совместимости с металлополимерными трубами распространенных типоразмеров, прямая обжимная муфта Valtec широко применяется как в бытовых системах частного домостроения, так и в профессиональном монтаже инженерных сетей, обеспечивая надежное, обслуживаемое и долговечное соединение трубопровода с резьбовой арматурой.
