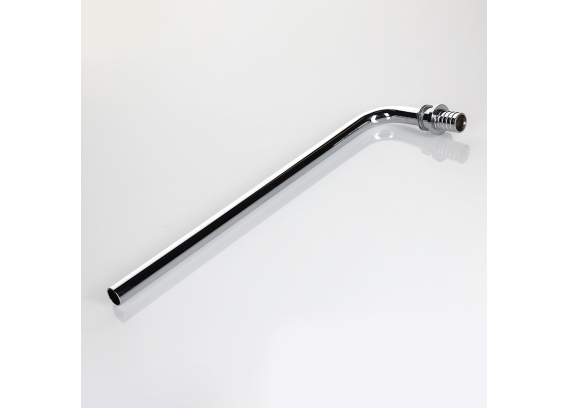

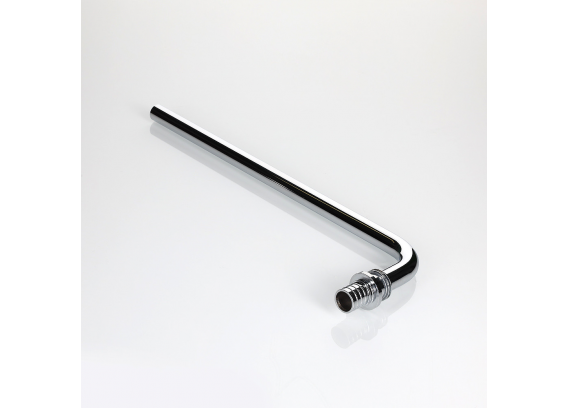

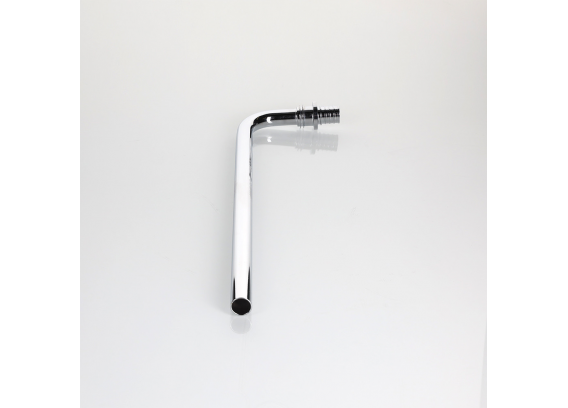

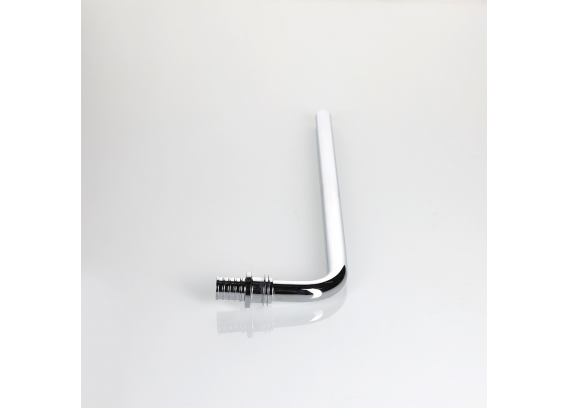

Надвижной аксиальный угольник Valtec 16 (2,2) мм. x 15 мм, 30 см. с хромированной латунной трубкой и плавным поворотом VTm.481.PC.001615

Надвижной аксиальный угольник Valtec 16 (2,2) мм. x 15 мм, 30 см. с хромированной латунной трубкой и плавным поворотом VTm.481.PC.00161 — это специализированный радиаторный фитинг серии VTm.481, предназначенный для аккуратного и надёжного подключения трубопроводов из сшитого полиэтилена PE-X или термостойкого полиэтилена PE-RT к арматуре отопительных приборов. Модель с плавным поворотом применяется в тех случаях, когда требуется изменить направление трубопровода без резкого излома, обеспечив улучшенные гидравлические характеристики и эстетичный внешний вид подключения.

Фитинг рассчитан на присоединение труб размерной серии 16 (2,2) мм. (SDR 7,4), а также совместим с трубами других типоразмеров, предусмотренных серией VTm.481 . Конструкция угольника сочетает аксиальное надвижное соединение со стороны полиэтиленовой трубы и жёсткую хромированную латунную трубку диаметром 15 мм, что позволяет формировать аккуратные радиаторные подводки при открытой прокладке и облегчает точную подгонку трассы на объекте.

Соединение с полиэтиленовой трубой выполняется по аксиальной технологии: конец трубы предварительно расширяется специальным инструментом, после чего надевается на штуцер корпуса фитинга, а затем фиксируется надвижной хромированной гильзой VTm.400.BC. В процессе надвигания гильзы материал трубы вдавливается в кольцевые проточки штуцера, формируя полностью герметичное и неразъёмное соединение без применения уплотнительных колец, прокладок или резьбовых герметиков. Благодаря расширению трубы перед монтажом внутренний проход не заужается, что исключает дополнительные гидравлические сопротивления.

Корпус угольника и латунная трубка изготовлены из сантехнической латуни марки CW617N по стандарту EN 12165 и имеют стойкое хромовое покрытие, защищающее изделие от коррозии и придающее ему аккуратный, декоративный внешний вид. Плавный радиус поворота трубки снижает локальные потери давления и уменьшает нагрузку на соединения, что особенно важно в системах отопления с постоянными температурными перепадами.

Угловой аксиальный фитинг VTm.481.PC рассчитан на работу при номинальном давлении до 1,6 МПа (16 бар) и максимальной рабочей температуре до +95 °C, что полностью соответствует условиям эксплуатации водяных систем отопления. Соединение относится к категории неразборных и не требует обслуживания в процессе эксплуатации, допускает как открытую прокладку трубопроводов, так и скрытый монтаж при отсутствии резьбовых переходов.

Длина хромированной латунной трубки составляет 30 см. При необходимости её можно укоротить до требуемого размера с помощью роликового трубореза, сохранив точность геометрии и качество кромки. Для повышения жёсткости и стабильности монтажа угловой аксиальный фитинг с трубкой может быть дополнительно зафиксирован к основанию с использованием стального кронштейна VT.481.KS.01.

Благодаря продуманной конструкции, плавному повороту трубки, высокому качеству материалов и надёжной аксиальной технологии соединения, надвижной аксиальный угольник Valtec VTm.481.PC является профессиональным решением для долговечных, герметичных и эстетичных подключений отопительных приборов.
