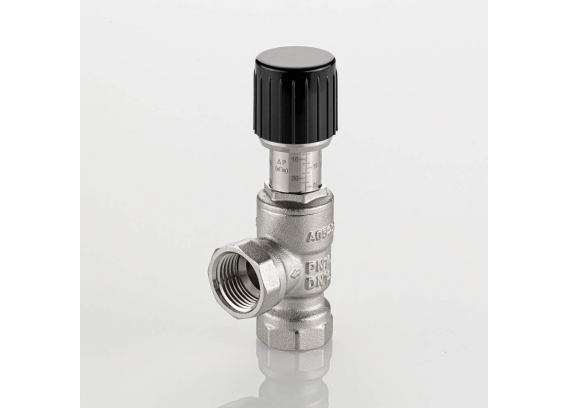

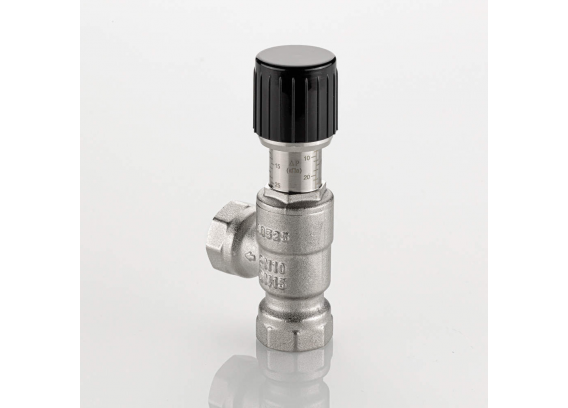

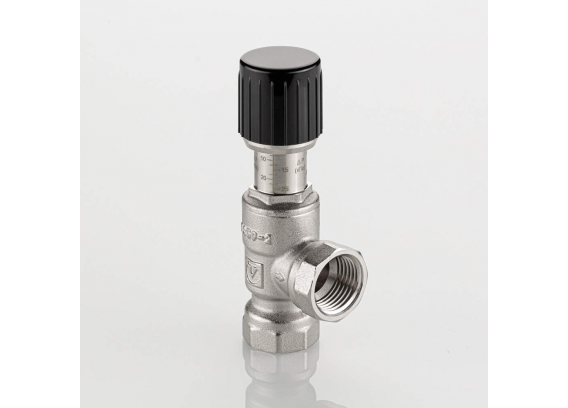

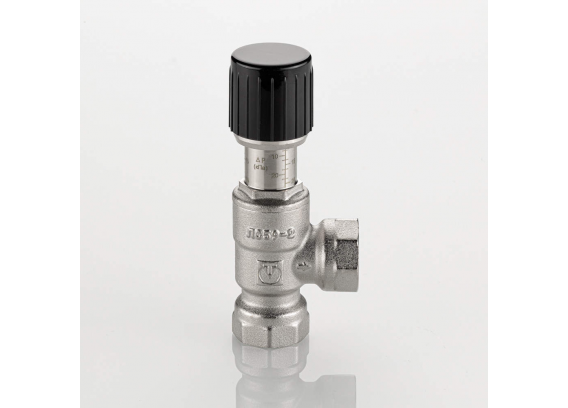

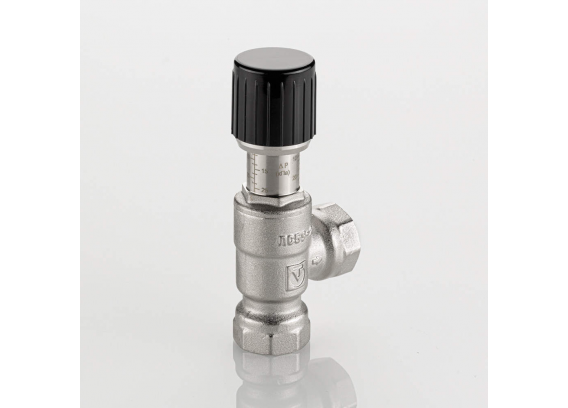

Клапан перепускной угловой Valtec 3/4" ВР, 20-60 кПа VT.665.N.0502

Перепускной клапан Valtec VT.665.N.0502 — старший артикул линейки: DN 20, резьба 3/4", жёсткий диапазон настройки 20–60 кПа (0,2–0,6 бар) и максимальный перепад давления на клапане 150 кПа — самый высокий в серии. Остальные паспортные параметры общие для линейки: PN 10, температура теплоносителя до 110 °C, окружающего воздуха от −20 до +60 °C, пропускная способность 2,75 м³/ч. Как и у мягкого исполнения 3/4", гидравлика здесь совпадает с полудюймовой: типоразмер выбирают под диаметр трубы, к которой предстоит стыковаться, а не ради расхода.

Область применения читается прямо из этих цифр. Крупные коттеджи с разветвлённой двухтрубной разводкой на несколько этажей, объекты с большим числом отопительных приборов, схемы, где радиаторное отопление и водяной тёплый пол работают от общего насоса, обвязка мощных котлов и буферных ёмкостей. В таких контурах расчётные потери уверенно уходят за 40 кПа, и мягкий клапан 5–25 кПа перепускал бы непрерывно, потихоньку обкрадывая дальние ветки и задирая температуру обратки. Задачи при этом остаются прежними: снять с термостатических клапанов избыточный перепад, из-за которого система свистит, и не дать насосу работать с заниженным расходом.

Настройка выставляется по паспортному правилу — на 15–20 % выше потерь давления в расчётном циркуляционном кольце: при расчётных 45 кПа порог ставится около 52–54 кПа, и тогда клапан весь штатный режим остаётся закрытым, включаясь только когда термостатические клапаны массово перекрылись, а насос начал разгонять напор. Соблазн взять «клапан помощнее» на объект среднего размера велик, и это самая дорогая ошибка в подборе: с порогом 20–60 кПа в системе с потерями 15 кПа изделие не откроется ни разу, потому что перепад физически не дорастёт до нижней границы шкалы. Узел формально собран, защиты фактически нет. Если диапазон подобран неверно, исполнительный элемент меняется на VT.672.N.0401 или VT.672.N.0402 — менять изделие целиком не нужно. Порядок регулировки: рукоятку по часовой стрелке до упора, затем требуемое значение по шкале.

Материалы объясняют десятилетнюю гарантию производителя. Корпус, крышка корпуса, рукоятка и золотник, совмещённый со штоком, выполнены из латуни ЛС59-2 с никелевым покрытием; пружина, направляющая втулка и запорное кольцо — из нержавеющей стали AISI 304; все четыре уплотнения — из каучука EPDM; накладка рукоятки полипропиленовая. Ни электроники, ни питания, ни расходников: механика прямого действия, работающая от энергии самого потока.

Угловое исполнение позволяет соединить подачу и обратку напрямую, без дополнительных отводов и без двух лишних резьбовых стыков. Габарит при этом почти не отличается от полудюймового: 88–104 мм по высоте, 32 мм по оси присоединения, ключ на 31, масса 254 г. Резьба 3/4" стыкуется со стандартными сгонами и переходниками под сталь, медь, PEX и металлополимер.

Монтаж выполняется по СП 73.13330.2016, строго по стрелке направления потока на корпусе, после насоса. Затяжка только рожковым или накидным ключом на 31 — газовый ключ паспорт прямо запрещает. Резьба присоединяемых деталей по ГОСТ 6357-81, герметизация ФУМ-лентой или анаэробным герметиком; нагрузки от трубопровода на арматуру передаваться не должны, несоосность не более 3 мм на первый метр плюс миллиметр на каждый следующий, при необходимости — опоры или компенсаторы. После сборки обязательное испытание на герметичность. В эксплуатации исключены агрессивные жидкости, масла, кислоты и щёлочи, среда не должна замерзать внутри изделия. Оставьте доступ к рукоятке: на крупной системе порог почти всегда корректируют по факту первого отопительного сезона. Визуальный контроль герметичности паспорт предписывает не реже раза в сезон, а при падении точности или заклинивании клапан демонтируют, промывают либо заменяют.
