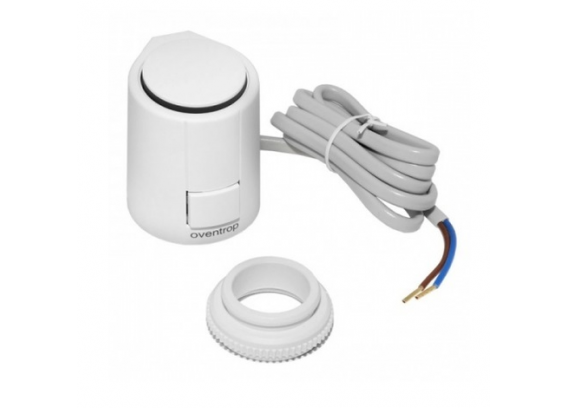

Сервопривод термоэлектрический Oventrop М 30 х 1.5 мм. 24В нормально закрытый 1012416

Термоэлектрический сервопривод Oventrop Aktor T 2P «L NC» (артикул 1012416) — двухпозиционный привод на 24 В с присоединением M 30 × 1,5 в исполнении нормально закрытый, предназначенный для управления вентильными вставками на коллекторах систем отопления, вентиляции и кондиционирования. Работает он без моторов и шестерён: внутри корпуса расширительный элемент, который при подаче напряжения нагревается и выдавливает шток, а при снятии питания остывает и возвращается обратно. Отсюда и характерная особенность типа — время срабатывания порядка 300 секунд. Пять минут на полный ход кажутся вечностью на фоне электромеханики, но для тёплого пола с его бетонной инерцией это ровно то, что нужно: система не дёргается, а плавно догоняет уставку. Ход штока 5 мм, развиваемое усилие около 100 Н, потребляемая мощность 1 Вт.

Расшифровка индексов в названии простая, и на ней экономят время при закупке. L — низкое напряжение, 24 В (у моделей на 230 В стоит H), NC — normally closed, нормально закрытый. Без питания привод держит вентиль закрытым: контур не греется, пока комнатный термостат не подаст сигнал. Это стандартное решение для контуров тёплого пола — при обрыве провода или отключении контроллера петля просто перестаёт греть, и худшее, что случится, — прохладный пол. Нормально открытое исполнение той же серии (артикулы 1012425 на 230 В и 1012426 на 24 В) ведёт себя наоборот и применяется там, где отказ автоматики не должен оставить помещение без тепла. Перепутать эти две логики при заказе легко, а обнаруживается ошибка обычно уже после укладки стяжки.

Отдельного упоминания заслуживает функция First-Open. Новый привод поставляется с механически удержанным приоткрытым штоком: пока объект строится и автоматика не подключена, все контуры остаются проходимыми, и систему можно заполнить, промыть и опрессовать без единого сервопривода в работе. Замок снимается сам при первой подаче напряжения. Практическая ценность в том, что монтаж и пусконаладку можно разнести по времени: сантехники уходят, электрики приходят через месяц, и никто никому не мешает. У нормально открытых исполнений этой функции нет — она им попросту не нужна.

Технические параметры: рабочее напряжение 24 В AC/DC с допуском от −10 до +20 %, частота 0–60 Гц, номинальный потребляемый ток 45 мА, пусковой ток менее 300 мА. Степень защиты IP 54, класс защиты III — безопасное сверхнизкое напряжение, что для монтажа в коллекторном шкафу означает заметно более простые требования по электробезопасности, чем у сетевых 230-вольтовых аналогов. Температура рабочей среды от 0 до +100 °C, окружающего воздуха от 0 до +60 °C, хранения и транспортировки от −25 до +60 °C. Габариты 55 × 49 × 42 мм, присоединительный кабель длиной 1 м. По защите от перенапряжения производитель уточняет важное: термоэлектрические приводы защищены конструктивно, варистор ставить не нужно — это регулярный вопрос при проектировании щита управления.

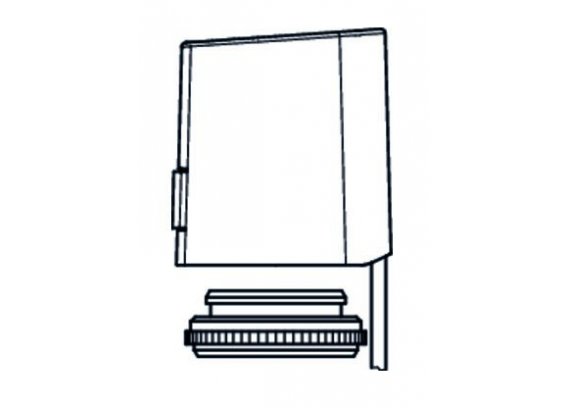

Монтируется привод через вентильный адаптер, накручиванием от руки, в любом положении, кроме вертикально вниз. Ограничение не формальное: в перевёрнутом положении вода, стекающая по трубе или конденсат в контуре охлаждения, будет попадать внутрь корпуса. На корпусе есть указатель хода штока — визуальный индикатор, по которому видно, открыт контур или закрыт, не подключая тестер. Стандартное присоединение M 30 × 1,5 подходит к вентильным вставкам на обратных балках коллекторов Oventrop Multidis, а также к арматуре большинства других производителей, работающей по тому же стандарту.

Пара практических моментов при подборе. Считайте приводы по числу контуров, а не по числу помещений: на комнату с двумя петлями нужно два привода, и они управляются от одного термостата параллельно. Проверьте мощность блока питания контроллера — при одновременном включении нескольких приводов пусковые токи складываются, и хотя рабочее потребление всего 1 Вт на штуку, стартовые 300 мА на восьми контурах разом дадут уже 2,4 А. И заложите время в пусконаладку: из-за пятиминутного цикла срабатывания проверка контуров «включил-посмотрел» на восьмиконтурном коллекторе занимает не десять минут, а час.
