Расширительный бак Valtec для систем отопления (12 л) 3/4" VT.F.R.050012

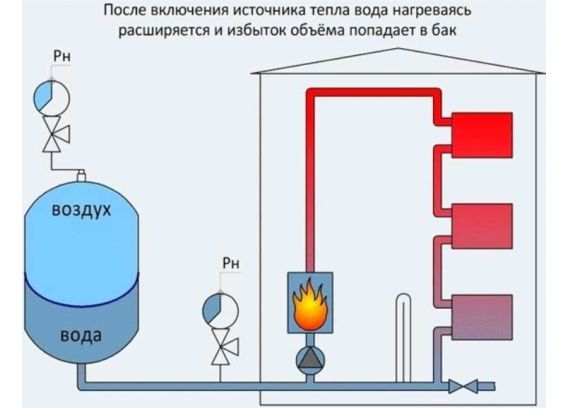

Расширительный бак Valtec VT.F.R.050012 — это компактное устройство, созданное для эффективной работы в закрытых системах водяного отопления и охлаждения. С объемом 12 литров и присоединительным диаметром 3/4", он предназначен для компенсации температурного расширения теплоносителя, сглаживания колебаний давления и предотвращения гидравлических ударов. Рассчитанный на рабочую температуру от –10 до +120 °C и давление до 6 бар, бак подходит для систем с повышенными тепловыми нагрузками, использующих воду или водно-гликолевые смеси (до 50% гликоля).

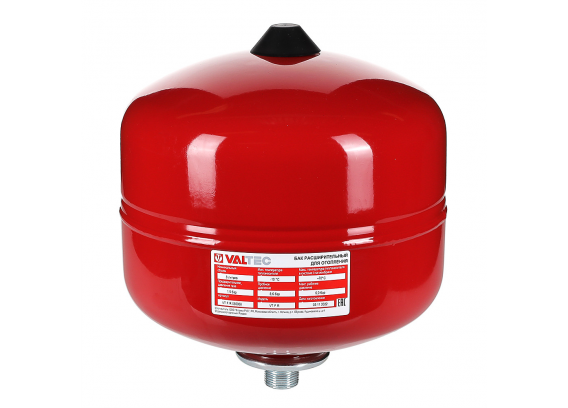

Корпус бака выполнен из углеродистой стали, покрытой эпоксидной эмалью красного цвета (RAL 3002), которая защищает от коррозии и придает изделию аккуратный внешний вид, устойчивый к внешним воздействиям. Внутри находится мембрана из эластичного EPDM (этилен-пропилен-диен-мономера), отличающегося высокой износостойкостью и способностью выдерживать до 100 тысяч циклов нагрузки. Мембрана предотвращает контакт теплоносителя со стальными стенками, исключая коррозию корпуса и загрязнение рабочей среды. Несменная конструкция мембраны упрощает производство и снижает стоимость, хотя требует замены всего бака при износе. Фланец из оцинкованной стали и латунный ниппель с пластиковым колпачком обеспечивают долговечность и удобство регулировки давления газовой камеры.

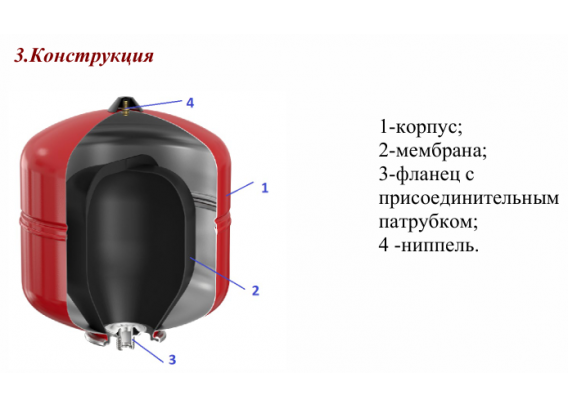

Конструкция бака включает корпус, мембрану, фланец с присоединительным патрубком и ниппель для контроля давления азотной подушки, настроенной на заводе на 1,5 бар. Компактные размеры (диаметр 236 мм., высота 362 мм.) и вес 2 кг. позволяют устанавливать бак в ограниченных пространствах. Присоединительный патрубок с наружной резьбой 3/4" облегчает интеграцию в систему. Отсутствие опор в 12-литровой модели компенсируется возможностью настенного монтажа, что упрощает установку в бытовых условиях. Этикетка на корпусе содержит ключевые параметры: номинальный объем, предварительное и пробное давление, температурные пределы, индивидуальный номер и дату изготовления, что упрощает идентификацию и контроль.

Монтаж бака требует тщательного соблюдения рекомендаций для обеспечения его эффективности. Устройство устанавливается в доступном месте, защищенном от механических повреждений, вибраций и атмосферных воздействий, предпочтительно перед циркуляционным насосом, где давление минимально. Запорная арматура на подводящем трубопроводе недопустима, но рекомендуется использовать сгоны-отсекатели VT.538 или VT.537 для обслуживания. Перед установкой проверяется давление газовой подушки манометром, при необходимости корректируемое через ниппель. Бак прошел заводское испытание давлением 8,6 бар в течение 30 минут, что подтверждает его способность выдерживать нагрузки. При гидравлических испытаниях системы с давлением выше 6 бар бак отсоединяется, чтобы избежать повреждений.

Эксплуатация бака предполагает регулярную проверку давления газовой подушки (не реже одного раза в 6 месяцев) при отключенном баке и слитом теплоносителе. Подкачка осуществляется воздушным насосом, а использование компрессоров не рекомендуется из-за риска попадания агрессивных веществ. Если в систему добавляются новые приборы или изменяется тип теплоносителя, емкость бака пересчитывается по формуле: Vбака = Vc * e / (1 - Pmin / Pmax), где Vc — объем теплоносителя, e — коэффициент расширения, Pmin и Pmax — минимальное и максимальное давление. Таблицы коэффициентов расширения для воды и гликолевых смесей, приведенные в паспорте, помогают точно настроить параметры. Замораживание теплоносителя или попадание посторонних предметов внутрь бака недопустимы.

Безопасность обеспечивается квалифицированным монтажом и обслуживанием. Бак должен использоваться в системе с предохранительным клапаном, давление открытия которого не превышает 6 бар с учетом высоты установки. Монтаж и демонтаж проводятся при отсутствии давления в трубопроводе. Условия хранения и транспортировки соответствуют ГОСТ 15150-69 (условия 3 и 5 соответственно), с температурой окружающей среды от –25 до +60 °C и влажностью до 80% при +25 °C.

Гарантия изготовителя покрывает дефекты, вызванные заводским браком, при соблюдении правил эксплуатации, хранения и транспортировки. Гарантия не распространяется на повреждения от неправильного использования, агрессивных веществ, форс-мажора или несанкционированного вмешательства.

Расширительный бак Valtec VT.F.R.050012 — это практичное решение для небольших систем отопления, обеспечивающее стабильность давления и защиту от гидравлических ударов. Компактные размеры, прочные материалы и соответствие стандартам ГОСТ 2.601-2019 и ГОСТ 2.610-2019 делают его удобным для бытового применения. Рассчитанный на длительный срок службы (10 лет), этот бак идеально подходит для частных домов, где требуется эффективная работа при минимальных затратах.
