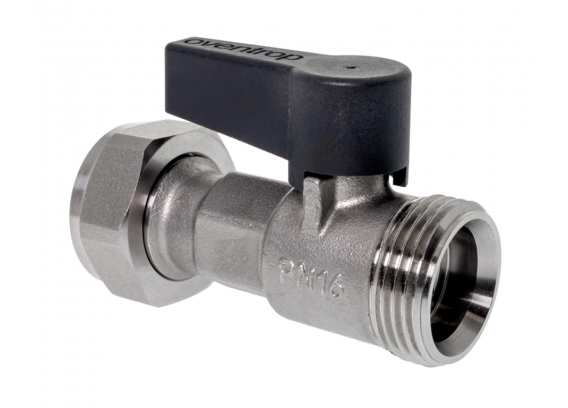

Шаровой кран Oventrop Optibal SHR DN 15 для отводов гребенки 140650004

Шаровой кран Oventrop Optibal SHR DN 15 (артикул 140650004) — запорная арматура для отводов распределительной гребёнки, без которой коллекторный узел превращается в неразборный монолит. Кран монтируется прямо на отвод балки, между коллектором и присоединительным фитингом контура, и перекрывает одну петлю за поворот рукоятки на 90°. Присоединение выполнено по схеме «накидная гайка × наружная резьба»: гайка навинчивается на выход гребёнки, наружная резьба остаётся под фитинг контура. Управление — компактной рукояткой-флажком, которая не задевает соседние отводы даже на плотно набитой двенадцатиконтурной гребёнке, где обычная Т-образная ручка попросту не провернётся.

Смысл этого крана предельно практический. Рано или поздно на объекте потечёт фитинг, потребуется заменить сервопривод, промыть петлю тёплого пола или отремонтировать трубу под стяжкой. Без отсечки на отводе любая из этих задач начинается со слива теплоносителя из всей системы, а заканчивается повторным заполнением и развоздушиванием — полдня работы и лишние литры гликоля. С краном Optibal SHR контур отсекается точечно, остальная система продолжает работать. Стандартная схема монтажа — по два крана на контур, на подачу и на обратку, поскольку перекрытое одно плечо не даёт полностью изолировать участок для ремонта.

Кран разработан под распределительные гребёнки Oventrop Multidis SHR — коллекторы из нержавеющей стали с регулирующими вентильными вставками для систем панельного отопления и охлаждения с принудительной циркуляцией. Такая гребёнка собрана из двух балок: на подающей стоят регулирующие вставки для гидравлической балансировки, на обратной — вентильные вставки с присоединением M 30 × 1,5 под электротермические сервоприводы с ходом штока от 4 мм. Контуры подключаются по стандарту DIN EN 16313, то есть под привычный евроконус G 3/4 для металлополимерной трубы, PEX и PE-RT. Гребёнки серии выпускаются на 2–12 контуров, и при полной отсечке коллектора на восемь петель потребуется шестнадцать кранов — это стоит заложить в спецификацию заранее.

Режим работы крана задаётся параметрами самой гребёнки: максимальное рабочее давление 10 бар, температура теплоносителя от 0 до +90 °C, допустимый перепад давления до 100 кПа, коэффициент Kvs одного отвода 1,9. В качестве теплоносителя допускается вода или водные растворы этиленгликоля и пропиленгликоля с объёмной концентрацией до 50 % включительно; незамерзающие жидкости на другой основе применяются только по согласованию с производителем. Обратите внимание: шаровой кран — это запорная, а не регулирующая арматура. Работать он должен в положениях «открыто» и «закрыто», промежуточные позиции ускоряют износ уплотнений шара, а для балансировки на Multidis SHR предусмотрены регулирующие вставки на подающей балке.

При монтаже держите в голове несколько вещей. Кран лучше ставить до заливки стяжки — добавить отсечку потом технически возможно, но разбирать коллектор в стеснённом шкафу удовольствие сомнительное. Заранее сверьтесь с внутренней глубиной монтажного шкафа: арматура увеличивает габарит узла, особенно если под гребёнкой планируется насосно-смесительная группа. Накидную гайку не перетягивайте — герметичность обеспечивает прокладка, а не усилие ключа, и избыточный момент оборачивается «слезой» на резьбе через месяц после сдачи объекта. И обязательно опрессуйте систему до закрытия шкафа: именно резьбовые соединения на отводах гребёнки чаще всего дают течь при первом прогреве. Если система работает ещё и на охлаждение, продумайте пароизоляцию — на арматуре будет собираться конденсат.

Отдельно про совместимость, потому что тут чаще всего ошибаются при заказе. Артикул 140650004 выпущен именно под серию SHR. Для коллекторов Multidis SF, SFQ и SH у Oventrop есть свои позиции — например, 1406504 с присоединением G 3/4 НР × G 3/4 НГ. Перед оформлением заказа сверьте серию вашей гребёнки, исполнение отводов у них отличается. Продукция Oventrop поставляется с сертификатами соответствия для применения на территории РФ; по подбору полной комплектации коллекторного узла — гребёнка, арматура, крепёж — свяжитесь с менеджером, соберём в один заказ.
