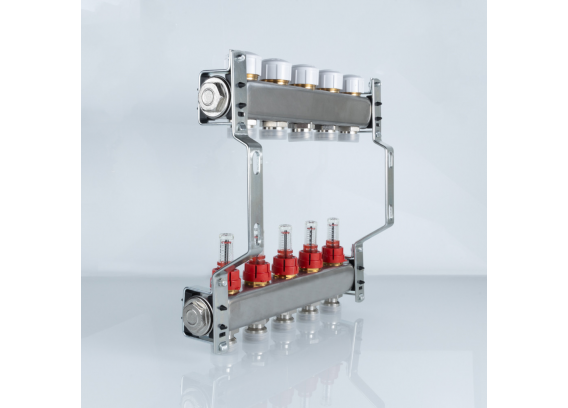

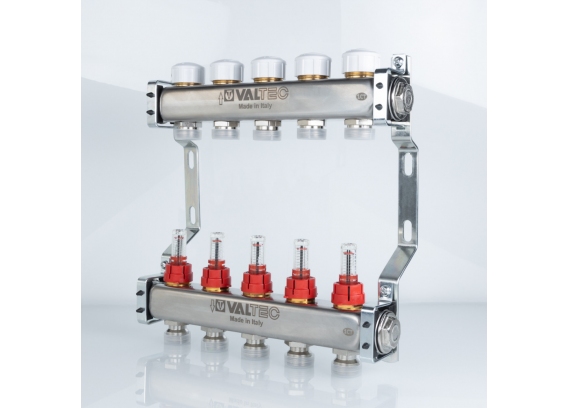

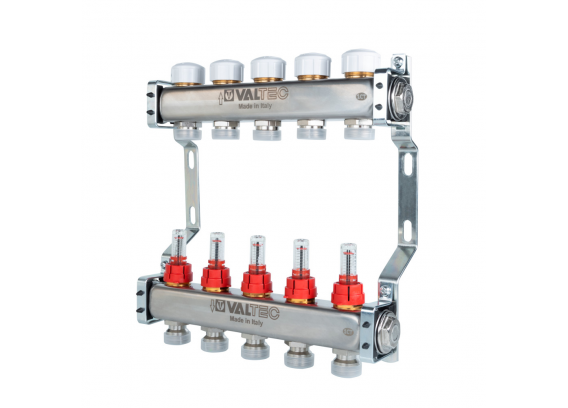

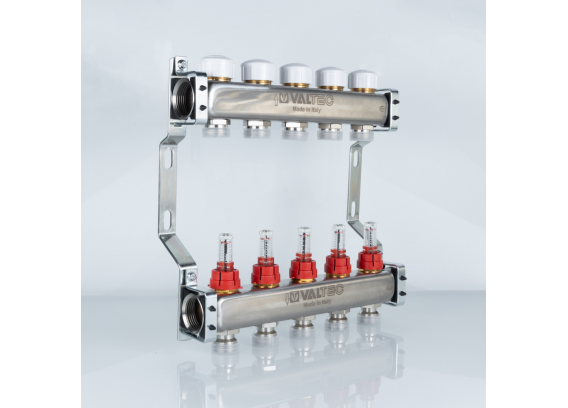

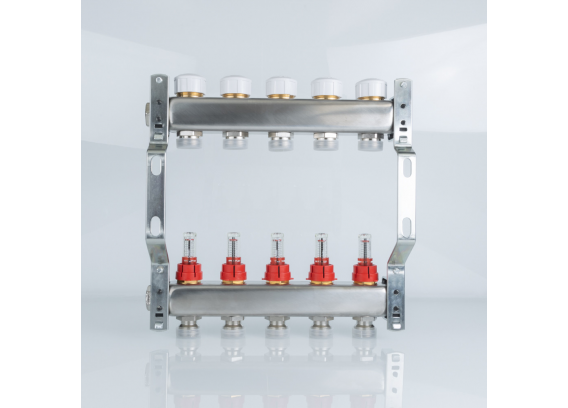

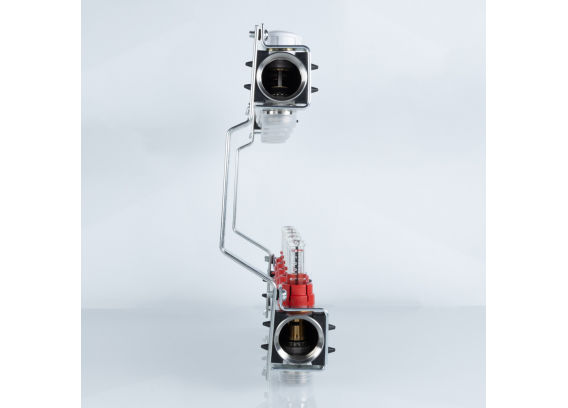

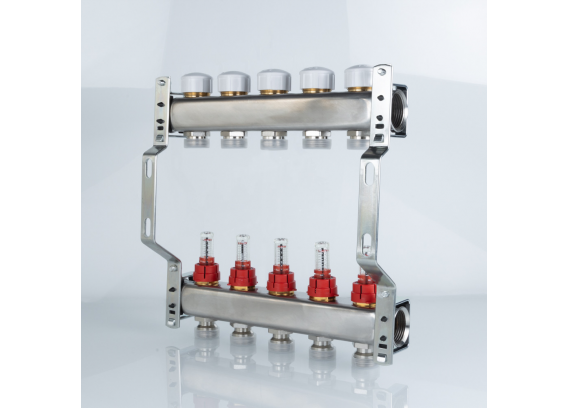

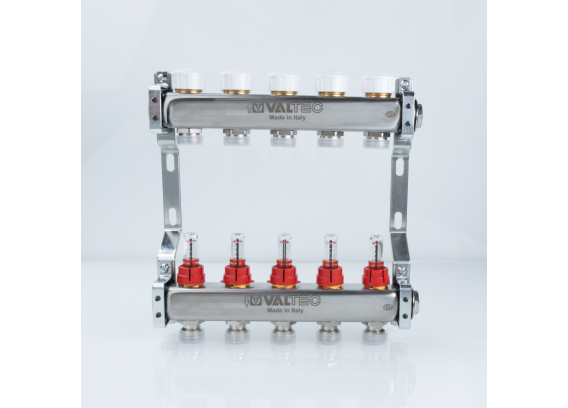

Коллекторная группа Valtec из нержавеющей стали, 1" x 3/4" ЕК на 5 выходов, с регулирующими клапанами и расходомерами VTc.584.EMNX.0605

Коллекторная группа Valtec из нержавеющей стали, 1" x 3/4" ЕК на 5 выходов, с регулирующими клапанами и расходомерами VTc.584.EMNX.0605 — это компактное и надежное решение из высококачественной нержавеющей стали, созданное для распределения теплоносителя в системах водяного тёплого пола. Модель отлично подходит для организации контуров, где важен точный контроль и балансировка потоков без дополнительных сервисных узлов, таких как воздухоотводчики или сливные клапаны.

В отличие от вариантов с обычными балансировочными клапанами (например, VTc.582), VTc.584 оснащена настроечными клапанами со встроенными расходомерами (ротаметрами). Они позволяют наглядно видеть и регулировать расход по каждому контуру, обеспечивая точную гидравлическую настройку и экономичную работу системы. По сравнению с серией VTc.579, рассчитанной на более высокие параметры (до 100 °C и 10 бар), модель VTc.584 предназначена для низкотемпературных систем тёплого пола с ограничениями до 70 °C и 6 бар — это делает её более узкоспециализированной и выгодной для жилых и коммерческих объектов со стандартными нагрузками.

Сертификаты ГОСТ Р 2.601-2019 и ГОСТ Р 2.610-2019 подтверждают качество и безопасность изделия. Отсутствие встроенной сервисной группы упрощает конструкцию и снижает стоимость, при этом необходимые дополнительные элементы при желании можно установить отдельно.

Конструкция коллектора продумана для удобства регулировки. Подающий коллектор оснащён ручными клапанами с ротаметрами, позволяющими контролировать и регулировать расход теплоносителя в диапазоне 0,5–5 л/мин (пропускная способность 0,12–1,24 м³/ч). Это обеспечивает простую и точную балансировку контуров без спецоборудования. На обратном коллекторе расположены регулирующие клапаны с резьбой M30×1,5 для монтажа электротермических сервоприводов. Они подходят как для ручного управления (с помощью колпачков), так и для автоматического регулирования температуры, имея Kvs 2,4 м³/ч и максимальный перепад давления до 1 бара.

Подключение контуров выполняется через стандартные фитинги «евроконус» 3/4" с наружной резьбой, совместимые с металлополимерными, пластиковыми, полипропиленовыми и медными трубами (рекомендуемые соединители: VT.4420, VTc.712E, VT.4410, VTp.708E, VT.4430). Концы коллекторов имеют резьбу G1" по ГОСТ 6357-81, что облегчает присоединение к магистралям. Компактные размеры позволяют устанавливать блок в ограниченных пространствах, включая коллекторные шкафы.

Материалы гарантируют долговечность и устойчивость к коррозии. Коллекторы выполнены из нержавеющей стали AISI 304, которая отличается прочностью и стойкостью к химическим воздействиям. Клапаны и заглушки изготовлены из качественной латуни с защитным покрытием, уплотнения — из EPDM для надежной герметичности, а кронштейны — из оцинкованной стали для прочного крепления. Система работает на воде или гликолевых растворах (этилен- или пропиленгликоль до 50%), но не рекомендуется для сред с повышенным содержанием хлора, как в бассейнах: допустимое содержание хлоридов варьируется от 350 мг/л при свободном хлоре до 0 мг/л при уровнях выше 3 мг/л. Это предотвращает коррозию и отложения, продлевая срок службы до 25 лет.

Комплектация включает основные элементы для быстрой установки: два оцинкованных кронштейна, настроечные клапаны с расходомерами, регулирующие клапаны с колпачками и заглушки. Для VTc.584.EMNX.0605 габариты компактны — длина 279 мм, ширина 95 мм, — что делает его подходящим для тесных пространств. Отсутствие сервисной группы делает комплект легче и доступнее по цене, сохраняя возможность расширения при помощи совместимых аксессуаров. Однако совместимость ограничена по сравнению с сериями VTc.579 или VTc.582 — поддерживается, например, только ручка VT.CAP.579Z.0, без расходомеров VT.AC674 или клапанов VT.VTC30.N.

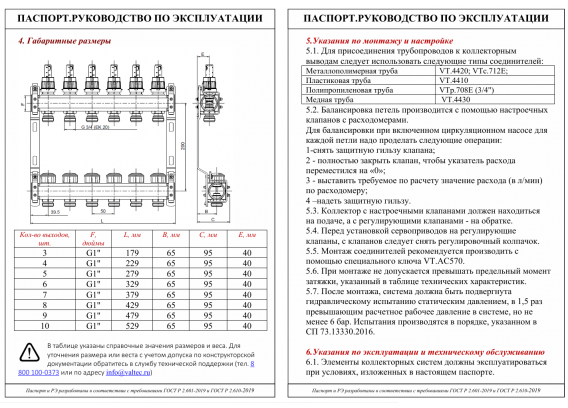

Монтаж и эксплуатация соответствуют СП 73.13330.2016 и не требуют сложных навыков. Настроечные клапаны с ротаметрами устанавливаются на подаче, регулирующие — на обратке. Балансировка выполняется при работающем насосе: снимается защитная гильза, клапан закрывается до «0», а затем выставляется требуемый расход по шкале ротаметра. Перед установкой сервоприводов нужно снять колпачки; для соединителей рекомендуется использовать ключ VT.AC570 и не превышать затяжку 50 Н·м для резьбы 1".

После монтажа следует провести гидравлические испытания с давлением в 1,5 раза выше рабочего (не менее 6 бар) и выполнить промывку системы. Во время эксплуатации рекомендуется подтягивать обжимные гайки раз в полгода, не допускать замерзания теплоносителя, периодически проверять соединения на герметичность и не заменять клапаны аналогами других производителей. Допустимые условия работы — температура воздуха до 50 °C и влажность до 60%, без агрессивных веществ. Средний срок службы — 25 лет, гарантия производителя — 7 лет (как у аналогичных моделей) при соблюдении правил хранения (по ГОСТ 15150-69, условие 3), транспортировки (по ГОСТ 19433-88, условие 5) и эксплуатации.

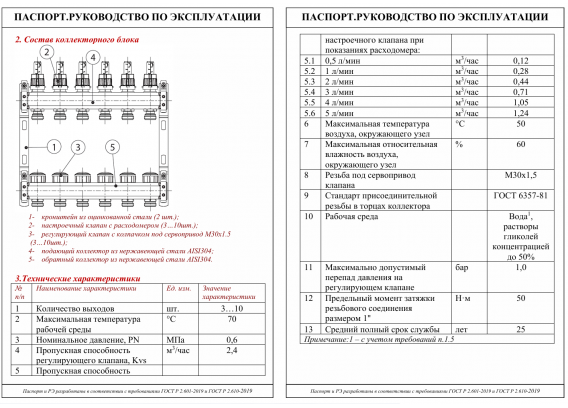

Основные характеристики:

• Количество выходов: 5 шт.
• Диаметр коллекторов: 1" (G1" по ГОСТ 6357-81).
• Резьба выходов: Наружная, 3/4" (евроконус).
• Максимальная температура рабочей среды: 70 °C.
• Рабочее давление: До 0,6 МПа (6 бар).
• Пропускная способность регулирующего клапана (Kvs): 2,4 м³/ч.
• Пропускная способность настроечного клапана: От 0,12 м³/ч (0,5 л/мин) до 1,24 м³/ч (5 л/мин).
• Максимальный перепад давления на регулирующем клапане: 1 бар.
• Материалы: Коллекторы — нержавеющая сталь AISI 304; клапаны и пробки — латунь с антикоррозийным покрытием; уплотнения — EPDM; кронштейны — оцинкованная сталь.
• Рабочая среда: Вода или гликолевые растворы (концентрация до 50%).
• Совместимость: С электротермическими сервоприводами (резьба M30×1,5); только с ручкой VT.CAP.579Z.0 по таблице Valtec.
• Комплектация: Два кронштейна из оцинкованной стали; настроечные клапаны с расходомерами; регулирующие клапаны с колпачками; пробки коллекторов.
• Габариты (для 5 выходов): Длина — 279 мм; ширина — 95 мм.
• Срок службы: 25 лет (средний срок службы); гарантия — 7 лет с даты продажи.

Совместимость с комплектующими Valtec у этой серии минимальная по сравнению с VTc.579 и VTc.582: подходит только ручка VT.CAP.579Z.0, нет поддержки расходомеров VT.AC674, клапанов VT.VTC30.N, ниппелей VTr.580.NE и других. Это подчеркивает ориентацию модели на базовые функции со встроенными расходомерами. Valtec VTc.584.EMNX.0605 — удачный выбор для энергоэффективных систем тёплого пола, где важны наглядный контроль расхода, простота обслуживания и длительный срок службы, обеспечивая комфорт и экономию в современных объектах.
