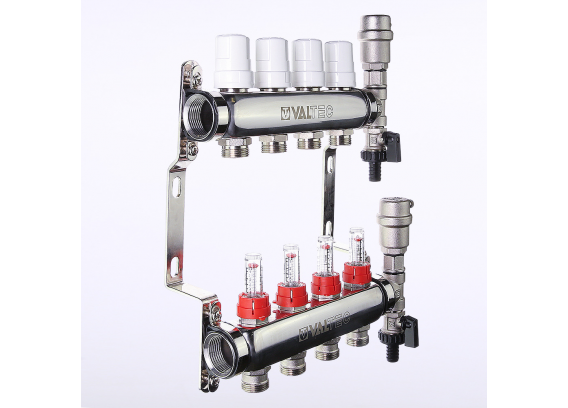

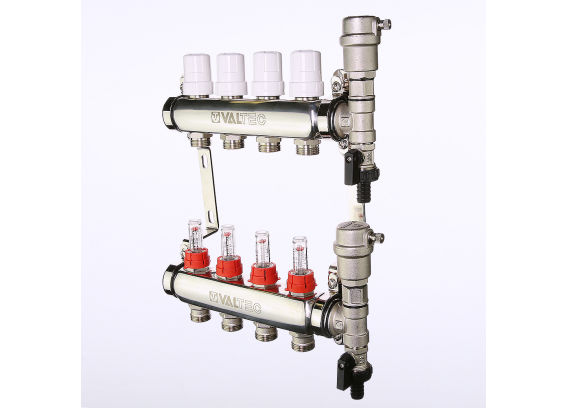

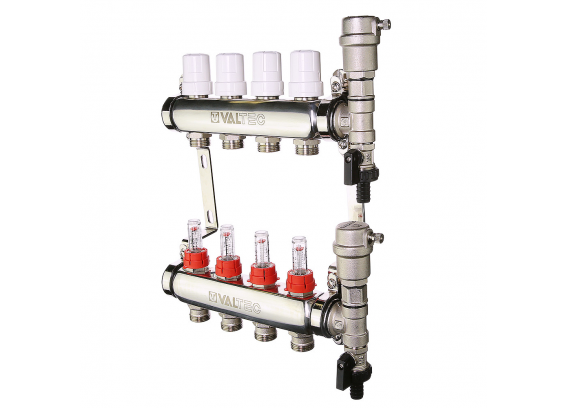

Коллекторная группа Valtec из нержавеющей стали, 1" x 3/4" ЕК на 4 выхода, с регулирующими клапанами и расходомерами VTc.589.EMNX.0604

Коллекторная группа Valtec VTc.589.EMNX.0604 — это продуманное инженерное решение из нержавеющей стали, предназначенное для точного распределения теплоносителя в системах водяного отопления, включая контуры теплого пола, радиаторные сети и другие климатические установки. Этот блок идеально подходит для объектов, где требуется визуальный контроль расхода и удобное обслуживание, благодаря встроенной сервисной группе с автоматическими воздухоотводчиками, отсекающими клапанами и дренажными кранами, что отличает его от базовых моделей без таких элементов (например, VTc.579.EMN или VTc.584). В отличие от серий с простыми балансировочными клапанами (VTc.588), VTc.589 сочетает настроечные клапаны с ротаметрами (расходомерами) для точной регулировки и мониторинга потока, а также регулирующие клапаны для автоматизации, обеспечивая повышенную энергоэффективность и удобство в низкотемпературных системах. Произведено по итальянской технологии Valtec s.r.l. с учетом европейских стандартов качества, модель адаптирована для надежной работы с гликолевыми теплоносителями, делая ее универсальным выбором для современных жилых, коммерческих и промышленных объектов.

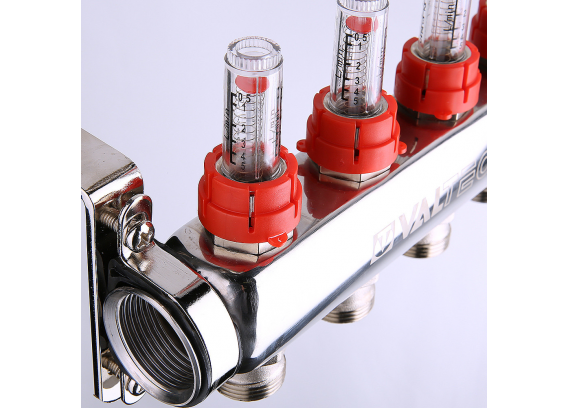

Конструкция модели продумана для максимальной функциональности и простоты интеграции в гидравлические схемы. Подающий коллектор оснащен настроечными клапанами с ротаметрами VT.AC674.V, позволяющими визуально контролировать и регулировать поток теплоносителя от 0,5 до 5 л/мин с пропускной способностью от 0,11 до 1,1 м³/ч, что обеспечивает легкую балансировку петель без дополнительного оборудования — настройка фиксируется вращением черной ручки с последующим надеванием защитной гильзы. Обратный коллектор оборудован регулирующими клапанами VT.VTC30 с резьбой M30×1,5, совместимыми с электротермическими сервоприводами для автоматического или ручного управления (с комплектными ручками), с Kvs 2,5 м³/ч. Сервисная группа включает коллекторные тройники VTc.530 для монтажа воздухоотводчиков и дренажных кранов VT.430, а также отсекающие клапаны VT.539, что обеспечивает обслуживание без полного слива теплоносителя и облегчает удаление воздуха, заполнение или опорожнение системы. Подключение петель осуществляется через короткие ниппели для обратного коллектора и длинные для подающего с профилем "евроконус" 3/4", совместимыми с трубами из металлополимера, пластика, полипропилена или меди, без дополнительных уплотнителей благодаря EPDM-кольцам.

Материалы изготовления подчеркивают долговечность и устойчивость к коррозии. Коллекторы выполнены из нержавеющей стали AISI 304, арматура, фитинги, детали клапанов и корпуса воздухоотводчиков — из латуни CW617N, уплотнительные элементы (кольца и прокладки) — из этилен-пропиленового эластомера EPDM 70Sh, поплавки воздухоотводчиков и штоки ротаметров — из полипропилена PP-R, пружины ротаметров — из нержавеющей стали AISI 316, а ручки — из акрило-бутадиен-стирола ABS. Это позволяет работать с водой или растворами этилен- или пропиленгликоля (концентрация до 50%), исключая спирты (этиловый или метиловый), при температурах до 90 °C и давлении до 9 бар (пробное — 14 бар), без риска образования накипи или шлама при соблюдении норм по карбонатному индексу (не выше 1,5 мг-экв./дм³²) и индексу Ланжелье (положительному). Блок не рекомендуется для сред с высоким содержанием хлора, где предельное содержание хлоридов зависит от уровня свободного хлора (от 350 мг/л при менее 0,5 мг/л до 0 мг/л при более 3,0 мг/л).

Комплектация ориентирована на полный цикл монтажа и эксплуатации: в набор входят сдвоенные кронштейны VTc.130.IN для фиксации, настроечные клапаны с ротаметрами, регулирующие клапаны с головками VT.AVT.0.0 и ручками, переходные ниппели (короткие и длинные), воздухоотводчики, дренажные краны, тройники и отсекающие клапаны. Это делает VTc.589.EMNX.0604 готовым к использованию в системах с тремя выходами, где важны визуальный мониторинг и минимизация простоев, с возможностью расширения за счет совместимых аксессуаров Valtec по таблице (расходомеры VT.AC674.V, клапаны VT.VTC30.N, ручки VT.CAP.579Z.0).

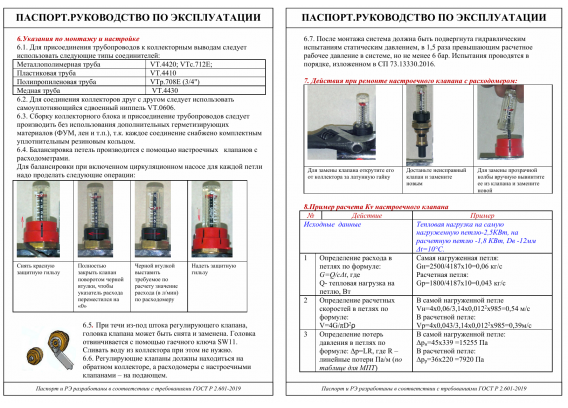

Установка и эксплуатация VTc.589.EMNX.0604 соответствуют нормам СП 73.13330.2016, обеспечивая безопасность. Расходомеры размещаются на подаче, регуляторы — на обратке; балансировка проводится при работающем насосе путем закрытия клапана на "0" и установки расчетного расхода. Монтаж без дополнительных герметиков, после сборки — гидравлические испытания под давлением в 1,5 раза выше рабочего (минимум 6 бар) и промывка. В эксплуатации подтягивайте обжимные гайки каждые 6 месяцев, очищайте воздухоотводчики ежегодно, избегайте замораживания теплоносителя и проводите сезонный контроль герметичности. При ремонте заменяйте клапаны или колбы ротаметров без слива, а головки при течах. Блок предназначен для помещений с температурой воздуха до 50 °C и влажностью до 65%, без агрессивных веществ.

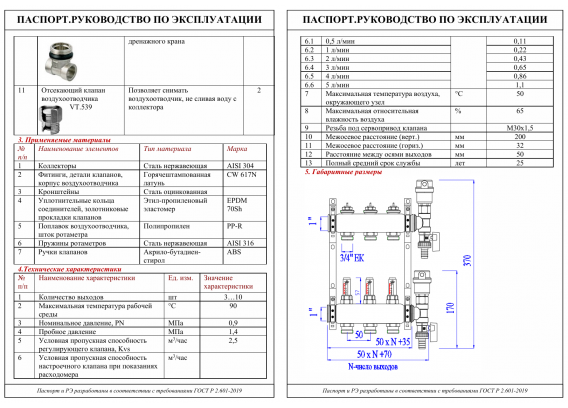

Основные характеристики:

• Количество выходов: 4 шт.
• Диаметр коллекторов: 1" (условный).
• Резьба выходов: Наружная, 3/4" (евроконус).
• Максимальная температура рабочей среды: 90 °C.
• Рабочее давление: До 0,9 МПа (9 бар).
• Пропускная способность регулирующего клапана (Kvs): 2,5 м³/ч.
• Пропускная способность настроечного клапана: От 0,11 м³/ч (0,5 л/мин) до 1,1 м³/ч (5 л/мин).
• Материалы: Коллекторы — нержавеющая сталь AISI 304; арматура, фитинги, клапаны, воздухоотводчики — латунь CW617N; уплотнения — EPDM 70Sh; поплавки и штоки — полипропилен PP-R; пружины — AISI 316; ручки — ABS; кронштейны — оцинкованная сталь.
• Рабочая среда: Вода или гликолевые растворы (концентрация до 50%), без спиртов.

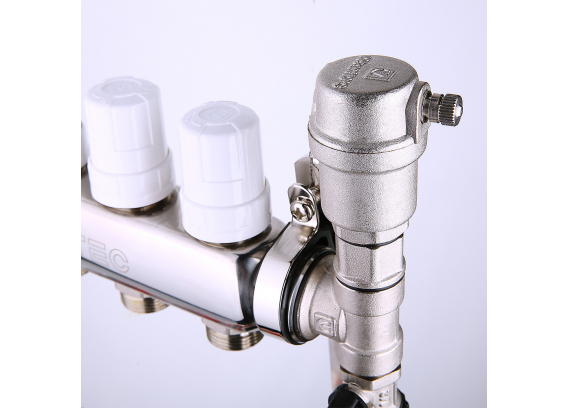

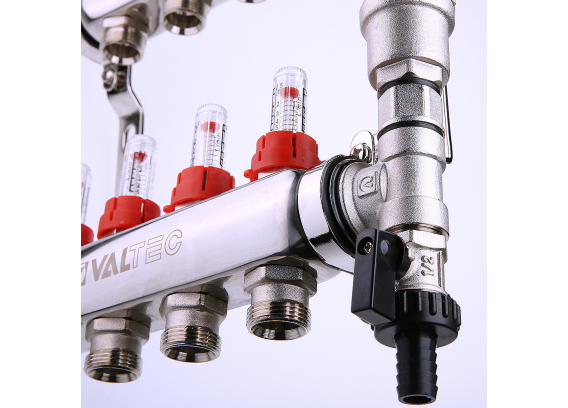

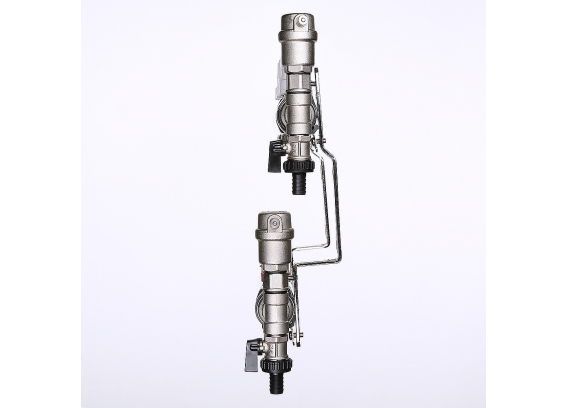

• Сервисная группа: Автоматические поплавковые воздухоотводчики (2 шт.) с отсекающими клапанами VT.539 и дренажные краны VT.430 (2 шт.), подключенные через тройники VTc.530.
• Совместимость: С электротермическими сервоприводами (резьба M30×1,5); расходомерами VT.AC674.V, клапанами VT.VTC30.N, ручками VT.CAP.579Z.0 и другими комплектующими Valtec по таблице.

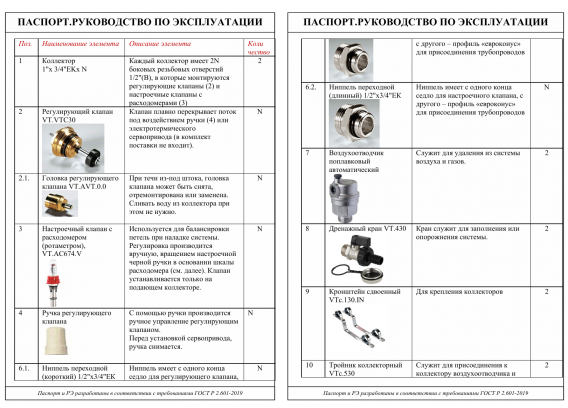

• Комплектация: Сдвоенные кронштейны VTc.130.IN (пара); настроечные клапаны с ротаметрами VT.AC674.V; регулирующие клапаны VT.VTC30 с ручками и головками VT.AVT.0.0; переходные ниппели (короткие и длинные); воздухоотводчики, дренажные краны, тройники и отсекающие клапаны.
• Срок службы: 25 лет (средний срок службы); гарантия — 7 лет с даты продажи.

Valtec VTc.589.EMNX.0604 — это воплощение итальянской инженерной точности и практичности, идеально подходящее для систем, где сочетаются визуальный контроль расхода, автоматизация и встроенное обслуживание, повышая энергоэффективность и надежность отопления без компромиссов.
