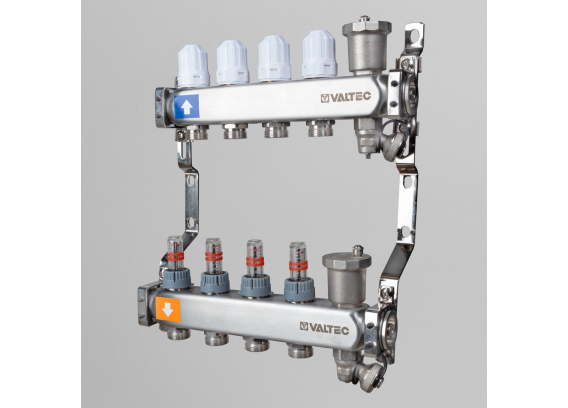

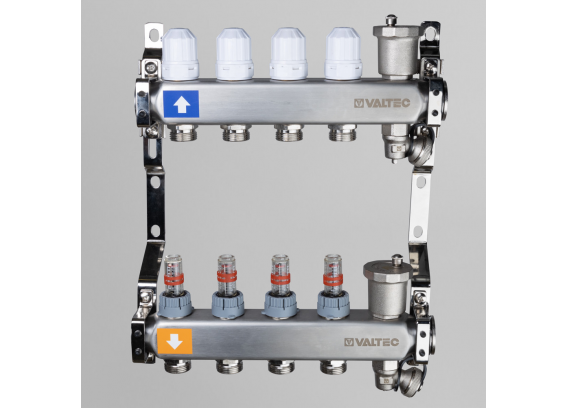

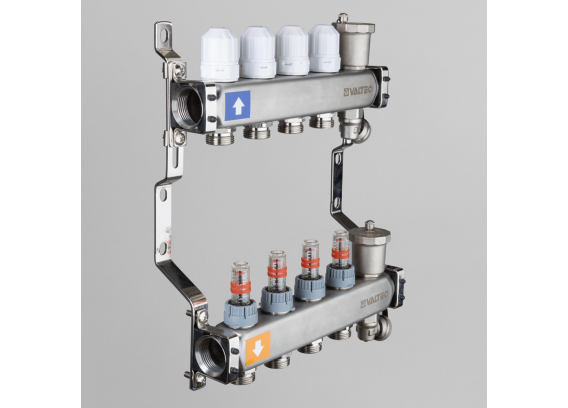

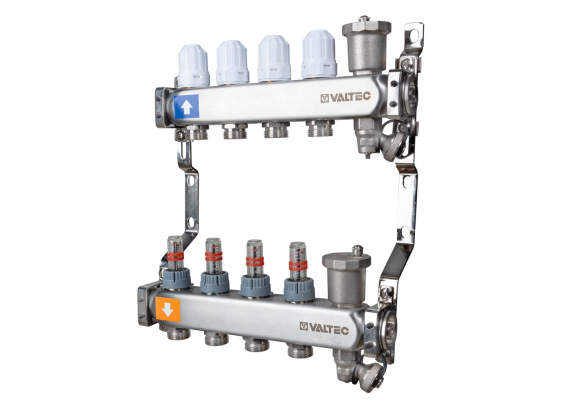

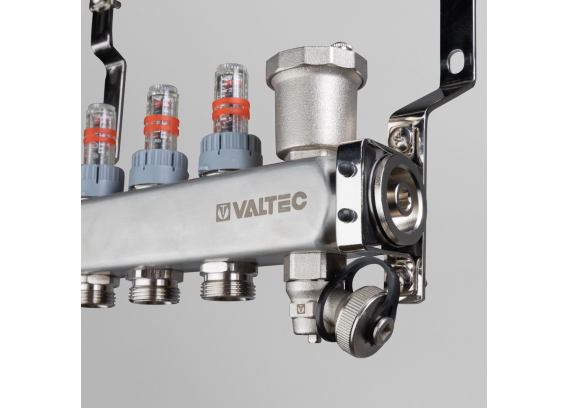

Коллекторная группа Valtec из нержавеющей стали, 1" x 3/4" ЕК на 4 выхода, с регулирующими клапанами и расходомерами, с сервисной группой VTc.579.EMNX.0604

Коллекторная группа Valtec из нержавеющей стали, 1" x 3/4" ЕК на 4 выхода, с регулирующими клапанами и расходомерами, с сервисной группой VTc.579.EMNX.0604 представляет собой усовершенствованное решение из высококачественной нержавеющей стали, предназначенное для точного распределения теплоносителя в системах водяного отопления. Этот блок идеально подходит для организации контуров теплого пола, радиаторных сетей и других климатических установок, где требуется не только балансировка потоков, но и удобное обслуживание. В отличие от базовых моделей серии EMN, лишенных дополнительных элементов для выпуска воздуха и слива, версия EMNX оснащена полной сервисной группой — автоматическими поплавковыми воздухоотводчиками и дренажными клапанами, — что значительно упрощает пусконаладку, обслуживание и предотвращает образование воздушных пробок в системе. Благодаря этому группа обеспечивает повышенную надежность и удобство в эксплуатации, минимизируя риски простоев и повышая общую эффективность отопления. Сертификаты соответствия EAC и соблюдение стандартов ГОСТ 26349-84 гарантируют безопасность и долговечность, делая этот блок оптимальным выбором для современных жилых, коммерческих и промышленных объектов.

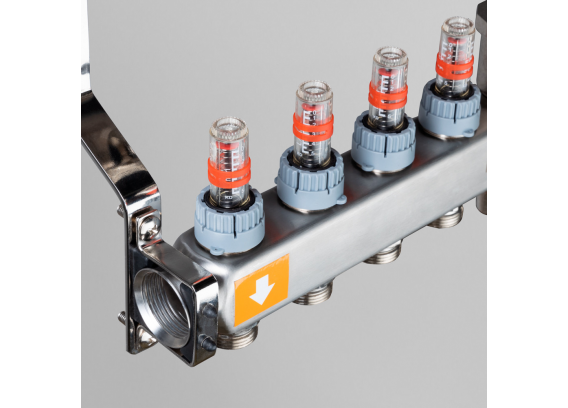

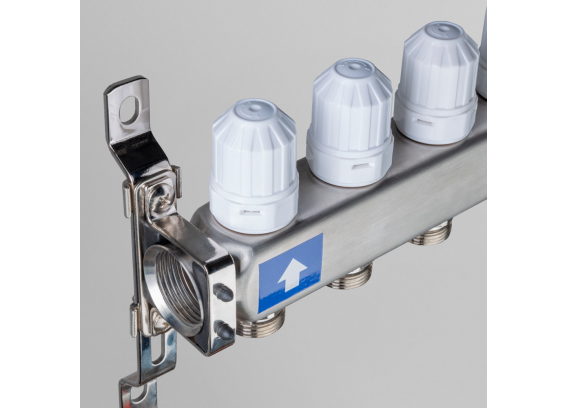

Конструкция коллекторного блока продумана для максимальной функциональности и интеграции в любые гидравлические схемы. Подающий коллектор оборудован встроенными настроечными клапанами с ротаметрами (расходомерами), позволяющими визуально контролировать и регулировать поток теплоносителя для каждого отвода в диапазоне 0,5–5,0 л/мин, с пропускной способностью Kv от 0,12 до 1,02 м³/ч в зависимости от числа оборотов. Обратный коллектор оснащен регулирующими (запорными) клапанами, совместимыми с электротермическими сервоприводами (резьба M30×1,5), для ручного или автоматического управления — клапаны закрываются с помощью комплектных ручек или приводов, обеспечивая зональный контроль температуры. Сервисная группа включает два автоматических воздухоотводчика для удаления воздуха и два дренажных клапана для слива жидкости, что особенно полезно при заполнении, промывке или ремонте системы. Подключение циркуляционных петель осуществляется через стандартные фитинги "евроконус" 3/4" с наружной резьбой, совместимые с трубами из металлополимера, сшитого полиэтилена, полипропилена или меди, упрощая монтаж и интеграцию.

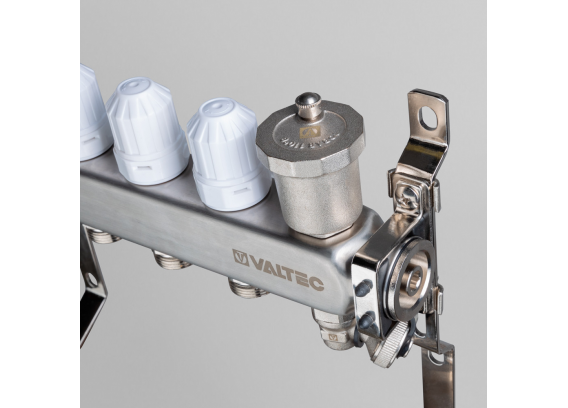

Материалы изготовления подчеркивают качество и устойчивость к агрессивным условиям. Коллекторы выполнены из коррозионностойкой нержавеющей стали AISI 304, арматура, фитинги, ниппели, корпуса воздухоотводчиков и заглушки — из латуни CW617N с никелевым покрытием для дополнительной защиты от окисления. Уплотнительные элементы (кольца и прокладки) изготовлены из EPDM 70Sh, стойкого к деформации, старению и химическому воздействию, а поплавки воздухоотводчиков и валы расходомеров — из полипропилена PP-R. Пружины в расходомерах — из нержавеющей стали AISI 316, а кронштейны — из хромированной стали. Такая комбинация позволяет работать с водой или растворами этилен- или пропиленгликоля (концентрация до 30%) при температурах до 100 °C и давлении до 10 бар, без риска образования накипи или шлама — при условии, что карбонатный индекс воды не превышает 1,5 (мг-экв./дм³)², индекс Ланжелье положителен, а содержание хлоридов соответствует нормам (до 350 мг/л при свободном хлоре до 0,5 мг/л). Блок не рекомендуется для сред с высоким содержанием хлора, таких как бассейны.

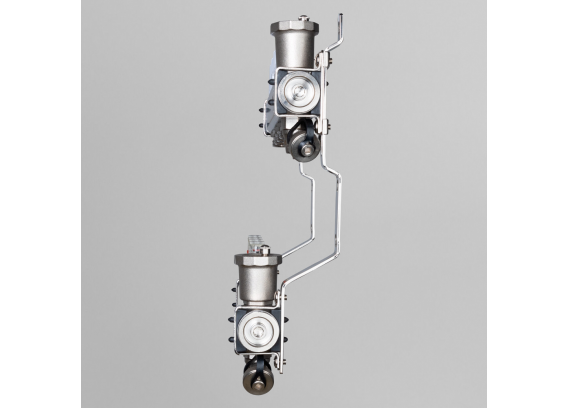

Комплектация модели ориентирована на полный цикл монтажа и эксплуатации: в набор входят пара сдвоенных регулируемых кронштейнов с хомутами для фиксации на стене или в шкафу с межосевым расстоянием 195–220 мм, а также заглушки для неиспользуемых подключений. Благодаря сервисной группе, EMNX-версия чуть габаритнее EMN — общая высота достигает 331 мм, с дополнительным размером K=360 мм из-за дренажных клапанов, — но это окупается удобством. Для модели с 4 выходами длина подающего коллектора составляет 217 мм, обратного — 280 мм, с общей пропускной способностью 3,09 м³/ч при двух открытых отводах. Это делает коллекторный блок идеальным для компактных систем, где важны точность настройки и быстрая диагностика, без необходимости в внешних элементах для вентиляции или дренажа.

Установка и обслуживание VTc.579.EMNX.0604 соответствуют строгим нормам СП 73.13330.2016, обеспечивая безопасность и простоту. Рекомендуется использовать адаптеры VTc.701.NE.05 для соединений с плоской прокладкой, а для боковых патрубков — футорки или ниппели VTr.585, VTr.584, VTr.601. При монтаже соблюдайте моменты затяжки: 35 Н·м для резьбы 1" и 15 Н·м для 3/4", с обязательной ориентацией — расходомеры на подаче, регуляторы на обратке. После сборки проводите гидравлические испытания под давлением в 1,5 раза выше рабочего (минимум 6 бар) и промывку системы. В эксплуатации подтягивайте обжимные гайки каждые 6 месяцев, обслуживайте воздухоотводчики ежегодно (очистка от осадка), проводите визуальный контроль герметичности раз в сезон и избегайте замораживания теплоносителя. Блок предназначен для сухих помещений с температурой 0–60 °C и влажностью до 60%, с частичным заполнением колб расходомеров допустимо.

Основные характеристики:

• Количество выходов: 4 шт.
• Диаметр коллекторов: 1" (условный).
• Резьба выходов: Наружная, 3/4" (евроконус).
• Максимальная температура рабочей среды: 100 °C.
• Рабочее давление: До 1,0 МПа (10 бар).
• Диапазон измеряемых расходов: 0,5–5,0 л/мин.
• Пропускная способность (Kv) при 2 открытых выходах: 3,09 м³/ч.
• Материалы: Коллекторы — нержавеющая сталь AISI 304; арматура, фитинги, ниппели — латунь CW617N с никелевым покрытием; уплотнения — EPDM 70Sh; поплавки и валы — полипропилен PP-R; пружины — AISI 316; кронштейны — хромированная сталь.
• Рабочая среда: Вода или гликолевые растворы (концентрация до 30%).
• Сервисная группа: Автоматические поплавковые воздухоотводчики (2 шт.) и дренажные клапаны (2 шт.).
• Совместимость: С электротермическими сервоприводами (резьба M30×1,5); расходомерами VT.AC674.Z.0, клапанами VT.VTC30.NZ.0 и другими комплектующими Valtec (с учетом специальных ниппелей).
• Комплектация: Пара сдвоенных регулируемых кронштейнов с хомутами; ручки для ручной регулировки; заглушки.
• Габариты (для 4 выходов): Длина подающего — 217 мм; длина обратного — 280 мм; межосевое расстояние — 195–220 мм; высота — 331 мм.
• Срок службы: 15 лет (средний срок); гарантия — 7 лет с даты продажи.

Совместимость с комплектующими Valtec расширяет возможности: расходомеры VT.AC674.Z.0 (с ниппелем VTr.580.NEZS.040E), запорные клапаны VT.VTC30.NZ.0 (с ниппелем VTr.580.NEZR.040E), ручки VT.CAP.579Z.0, а также запасные части вроде дренажных клапанов VT.030.NZ.04 или воздухоотводчиков VT.502.NO.04. Средний полный срок службы — 15 лет, с гарантией производителя 7 лет с даты продажи при соблюдении правил хранения (в упаковке по ГОСТ 15150-69, условие 3), транспортировки (неопасный груз по ГОСТ 19433-88, условие 5) и эксплуатации. Valtec VTc.579.EMNX.0604 — это воплощение инженерной точности и удобства, идеально подходящее для систем, где надежность сочетается с простотой обслуживания, повышая энергоэффективность и комфорт в различных условиях.
